Фиттинги I-LINE
Серия I-LINE состоит из санитарных креплений быстрого соединения высокого давления. В отличие от обычных соединений Tri-Clamp, система имеет взаимосвязанные мужские и женские канавки I-профиля, которые надежно удерживают прокладки на месте. Эта конструкция обеспечивает превосходное сопротивление высокому давлению, повышенной температуре, механической вибрации и вакууму для сложных условий обслуживания. Его гигиенический дизайн без мертвой ноги соответствует строгим санитарным стандартам, в то время как зажимное соединение обеспечивает быструю сборку, разборку и легкую очистку.
I-LINE служит оптимальным решением для трубопроводов в пищевой, фармацевтической и тонкой химической промышленности для трубопроводов с высоким рабочим давлением, интенсивной вибрацией, строгими требованиями к чистоте и частой разборкой для технического обслуживания.
Типичные применения:
Насосные форсунки zz0 порты впуска/выпуска фильтра
Ферментационные баки, баки для подготовки F0 F промежуточные сосуды для хранения
Теплообменники и оборудование для разделения мембран
Твердая труба для гибких переходов шланга
Схемы трубопроводов CIP с повторяющейся разборкой
Порты подключения для оборудования высокого давления, высокой температуры и высокой вибрации

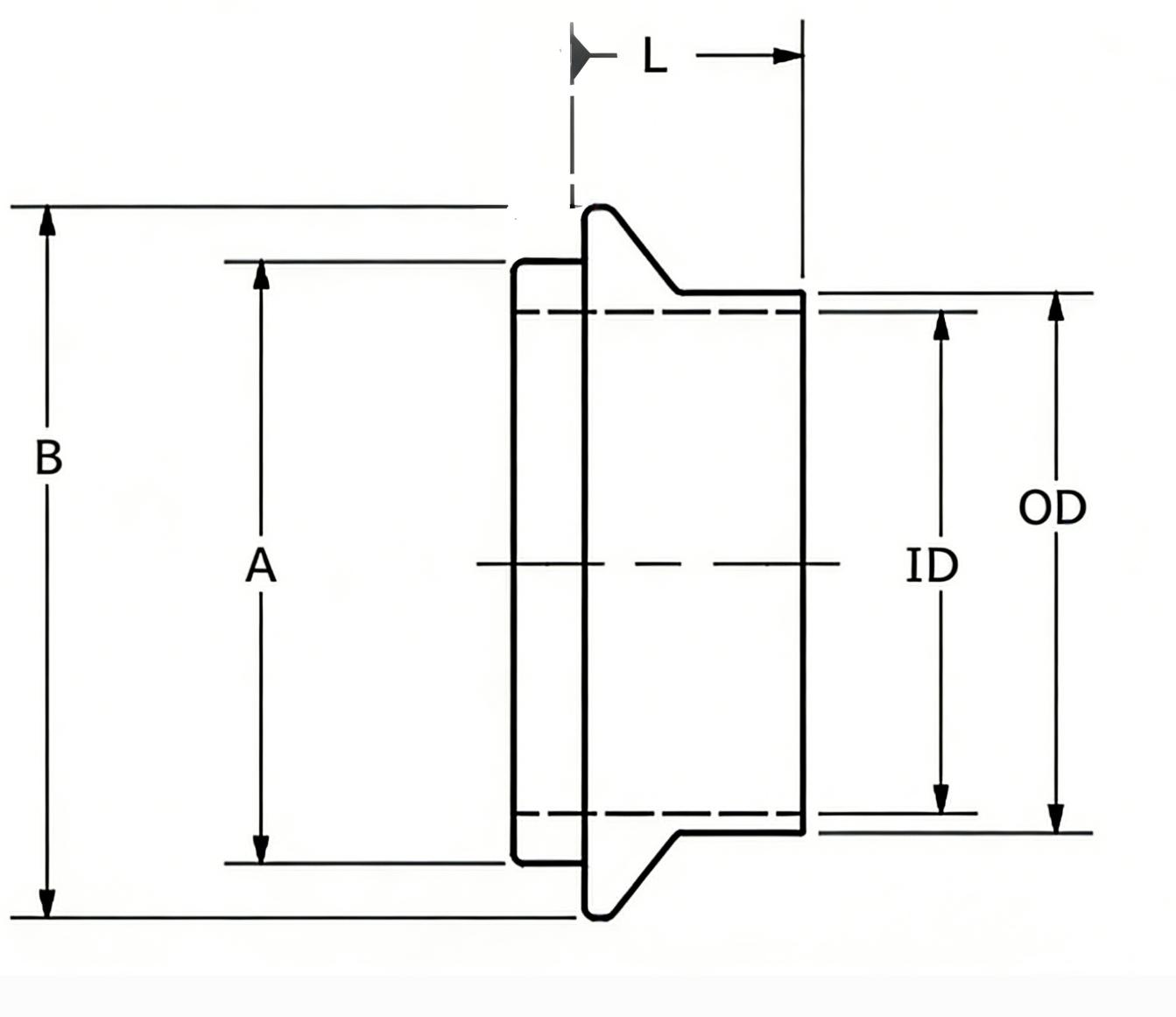

14WI: мужское сварное крыло I-Line
| дюйм | ID(mm) | OD(мм) | А(мм) | В(мм) | L(mm) короткий/длинный |
| 1" | 22.1 | 25.65 | 31.51 | 50.74 | 15.2/39.7 |
| 1.5" | 34.8 | 38.35 | 44.21 | 50.74 | 18.9/46.8 |
| 2" | 47.5 | 51.05 | 56.91 | 67.12 | 19.8/52.4 |
| 2.5" | 60.2 | 63.75 | 69.61 | 84.06 | 21.6/55.6 |
| 3" | 72.9 | 76.45 | 83.83 | 98.36 | 23/60.3 |
| 4" | 97.38 | 101.85 | 109.16 | 123.76 | 26.2/68.3 |
| 6" | 146.86 | 152.65 | 173.49 | 190.44 | 23.9/68.3 |
| 8" | 197.66 | 203.45 | 224.29 | 241.05 | 23.9/- |

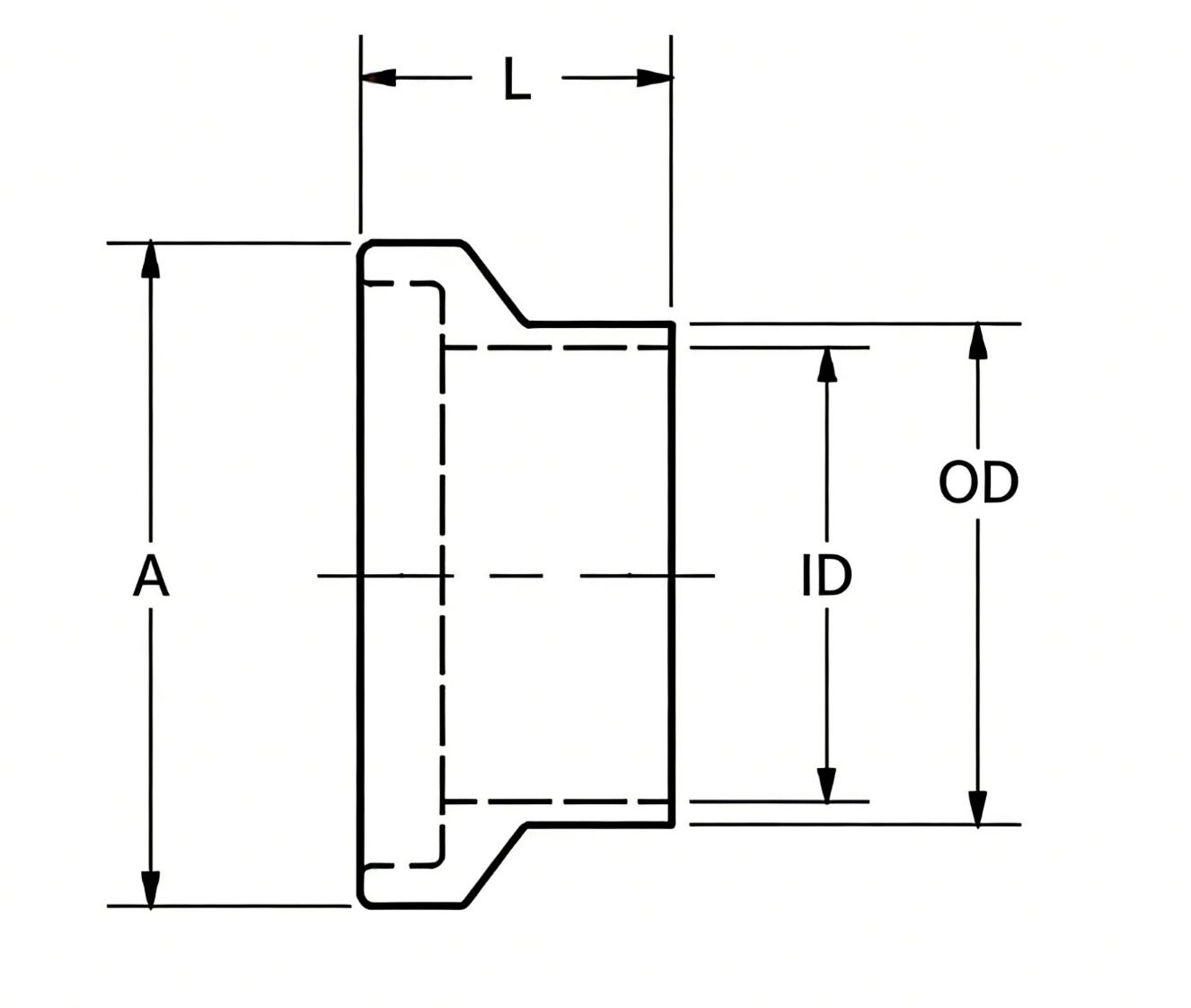

| дюйм | ID(mm) | OD(мм) | А(мм) | L(mm) короткий/длинный |
| 1" | 22.1 | 25.65 | 50.74 | 20.0/44.4 |
| 1.5" | 34.8 | 38.35 | 50.74 | 24.1/51.6 |
| 2" | 47.5 | 51.05 | 67.12 | 26.3/58.7 |
| 2.5" | 60.2 | 63.75 | 84.06 | 29.5/63.5 |
| 3" | 72.9 | 76.45 | 98.36 | 31.1/68.3 |
| 4" | 97.38 | 101.85 | 123.76 | 34.2/76.2 |
| 6" | 146.86 | 152.65 | 190.44 | 28.7/76.2 |
| 8" | 197.66 | 203.45 | 241.05 | 28.7/- |
PS: пользовательская длина (L) доступна по запросу
