GLOBALКонструкция шлангов с жидким охлаждением: внутренняя трубка, усиление и покрытие
Жидкий охлаждающий шланг может выглядеть как один гибкий компонент, но его производительность зависит от того, как его материалы и структурные слои работают вместе. Внутренняя трубка контактирует с охлаждающей жидкостью, арматура способствует механической поддержке, а внешняя крышка защищает шланг от окружающей среды. Для систем охлаждения центров обработки данных ИИ понимание этих функций помогает инженерам определять шланги в соответствии с условиями эксплуатации, а не только внешний вид или названия материалов.
По мере увеличения плотности мощности сервера системы жидкостного охлаждения должны надежно перемещать охлаждающую жидкость через компактные и все более сложные установки. Шкафы могут соединять распределительные блоки охлаждения (CDU), коллекторы, системы распределения на уровне стойки и холодные пластины сервера. Каждая секция может иметь различные требования к давлению, течению, температуре, гибкости и обслуживанию.
Выбор шланга включает в себя больше, чем выбор EPDM, силикона, PTFE или PFA. Полная конструкция имеет значение. Совместимая внутренняя трубка не может компенсировать неадекватные механические характеристики, а прочная наружная крышка не может сделать неподходящий материал для контакта с жидкостью совместимым с охлаждающей жидкостью.
Оценить внутреннюю трубу, арматуру, наружный покров, фитинги и условия эксплуатации как один шланг сборки.Правильная конструкция зависит от фактического охлаждающей жидкости, давления, температуры, маршрутизации и требований к обслуживанию.
1.Что такое конструкция шлангов для жидкого охлаждения?
Конструкция жидкостного охлаждающего шланга описывает расположение материалов и структурных слоев, используемых для создания готового шланга.В зависимости от конструкции изделия шланг может иметь однослойную стенку или многослойную конструкцию, включающую трубку с жидкостным контактом, армирование и внешнюю защитную крышку.

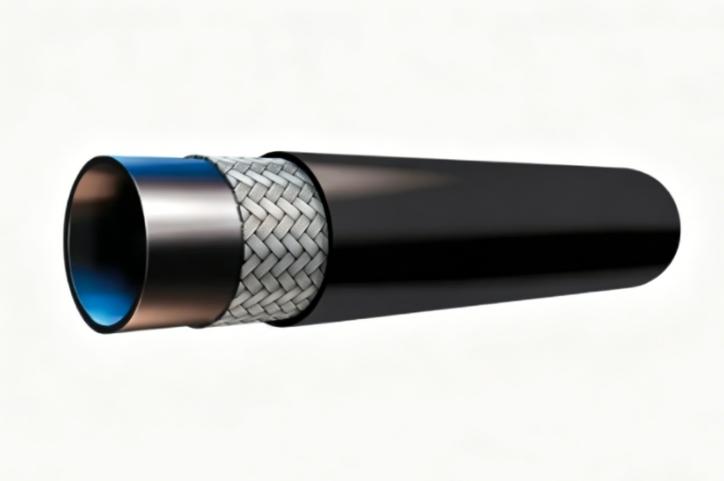

Это концептуальное представление усиленного шланга, а не поперечного сечения каждого изделия. Фактические конструкции различаются. Некоторые конструкции могут использовать дополнительные слои, текстильную арматуру, встроенную проволоку или другие конструктивные особенности.
2.Внутренняя трубка: слой контакта с жидкостью
Внутренняя трубка образует внутреннюю поверхность шланга и непосредственно контактирует с циркулирующей жидкостью. Его материал и состояние влияют на совместимость охлаждающей жидкости, чистоту и долгосрочную стабильность. По этой причине внутренняя трубка должна быть выбрана против фактической композиции жидкости и рабочей среды.
2.1 Совместимость с охлаждением
Системы жидкостного охлаждения могут использовать воду, смеси водяного гликоля или специально разработанные теплопередающие жидкости. Различия в концентрации, добавках и рабочей температуре могут влиять на совместимость даже тогда, когда две жидкости кажутся похожими.
Перед выбором материала внутренней трубки идентифицируйте состав охлаждающей жидкости и просмотрите информацию о совместимости шланга изготовителем. Там, где этого требует приложение, проведите репрезентативные испытания при соответствующих температурных условиях и условиях воздействия.
2.2 Общие варианты материалов внутренней трубки
EPDM, силикон, PTFE и PFA используются в различных шлангах, но ни один материал не подходит автоматически для каждой системы жидкостного охлаждения.
| Материал | Потенциальные соображения отбора | Что проверить |
|---|---|---|
| EPDM | Часто рассматривается для совместимых приложений для обработки жидкости на водной основе. | Охлаждающая композиция, температура, проникновение, рейтинг давления и спецификации готовых шлангов. |
| силиконовый | Можно рассмотреть, где гибкость является важным требованием дизайна. | Совместимость с жидкостью, проникновение, механические требования и долгосрочное поведение. |
| ПТФЭ | Может быть выбран для приложений, требующих специфических фторполимерных свойств контакта с жидкостью. | Конструкция, гибкость, конструкция соединения и пределы температуры давления. |
| ПФА | Может быть подходящим для приложений, требующих определенных свойств фторполимера. | Фактическая совместимость охлаждающей жидкости, конструкция и проверенные спецификации продукта. |
Это общие инженерные соображения, а не универсальное ранжирование материалов.Окончательный выбор должен основываться на полной конструкции шланга и условиях, в которых он будет работать.
2.3 Чистота и стабильность жидкости
Жидкостно-контактная поверхность должна соответствовать требованиям чистоты системы. Выбор материала, изготовление, упаковка, хранение и установка могут повлиять на чистоту завершенной схемы.
Если проект имеет конкретные пределы загрязнения, четко определите их и подтвердите, как будет квалифицирована готовая сборка шланга.Не думайте, что только название полимера устанавливает соответствие требованиям чистоты.
2.4 Внутренний диаметр и поток
Внутренний диаметр определяет доступную площадь потока и является важным входом в гидравлические вычисления. Негабаритный шланг может увеличивать потерю давления при заданной скорости потока. Однако увеличение диаметра также влияет на выбор соединения, пространство установки и общую конструкцию системы.
Связанное чтение: Жидкий охлаждающий шланг внутренний диаметр против скорости потока: что инженеры должны знать.
3. Усилительный слой: механическая поддержка
Усиление используется во многих гибких шлангах, чтобы помочь конструкции выдерживать механические нагрузки и внутреннее давление. В зависимости от конструкции она может использовать текстильные волокна, проволоку или другие конструктивные элементы. Его тип, расположение и производственный процесс влияют на поведение готового шланга.
3.1 Возможность давления
Внутреннее давление создает нагрузку на гибкую стенку шланга. Подходящая армирующая конструкция может помочь контролировать расширение и поддерживать предполагаемую геометрию. Однако способность давления не может быть определена только из армирующего материала.
Оценка готового шланга зависит от полной конструкции, включая внутреннюю трубку, размеры, армирование, качество изготовления, размер шланга и рабочую температуру. Инженеры должны использовать опубликованные заводом-изготовителем пределы рабочего давления и применимые указания по температуре давления.
3.2 Размерная стабильность
Во время работы шланги могут испытывать изменения давления, колебания температуры, изгиба и вибрации. Усиление может помочь шлангу поддерживать более контролируемую форму в этих условиях. Степень поддержки зависит от конкретной конструкции, поэтому шланги с аналогичными внешними размерами могут вести себя по-разному.
3.3 Гибкость и радиус изгиба
Конструкция, предназначенная для удовлетворения требовательных требований к давлению, может вести себя иначе, чем конструкция, оптимизированная для гибкой маршрутизации.
Шкафы должны устанавливаться в пределах заданного изготовителем минимального радиуса изгиба, они не должны скручиваться или заставляться в положение для компенсации смещения компонентов.
3.4 Укрепление текстиля и проволоки
Текстильная арматура и встроенная проволока могут обеспечивать различные комбинации механической поддержки, гибкости и устойчивости к деформации. В некоторых конструкциях спиральная проволока может использоваться для поддержки удержания формы или сопротивления коллапсу. Эти особенности зависят от конструкции; не каждый шланг требует одинакового подхода к армированию.
Связанное чтение: Как усиление шланга влияет на производительность системы жидкого охлаждения.
4.Внешнее покрытие: защита от внешних условий
Наружная крышка представляет собой наружный защитный слой на конструкциях шлангов, которые включают в себя один. В отличие от внутренней трубки, она обычно не контактирует с охлаждающей жидкостью. Ее целью является защита шланга от внешних условий, указанных для применения.
4.1 Стирание и обработка
При монтаже и обслуживании шланги могут соприкасаться с кронштейнами, панелями и смежными компонентами. Соответствующая крышка может помочь противостоять ожидаемому внешнему износу. Она не устраняет необходимости избегать острых краев, неконтролируемого протирания или неподдерживаемых пробегов шлангов.
4.2 Экологическое воздействие
Соответствующие факторы могут включать температуру, влажность, методы очистки и воздействие масел или других химических веществ. Эти условия должны быть включены в спецификацию шланга, когда они имеют отношение к установке.
4.3 Требования к огнестойкости
Некоторые проекты центров обработки данных определяют требования к огнестойкости для шланговых материалов или сборок. Если требуется определенный рейтинг, проверьте точную документацию на изделие, конструкцию и применимую испытательную документацию. Общие описания, такие как «огнестойкий», не должны заменять доказательства того, что выбранный продукт соответствует требованиям проекта.
4.4 Гладкие и гофрированные покрытия
В зависимости от конструкции шланг может иметь гладкий, гофрированный или иным образом текстурированный внешний вид. Геометрия крышки может влиять на поведение при обращении и установке. Правильный выбор должен оцениваться наряду с радиусом изгиба, имеющимся клиренсом, потребностями в проверке и руководством производителя.
5 Как работают три слоя вместе
Внутренняя трубка, армирование и наружная крышка выполняют разные функции, но готовый шланг зависит от их взаимодействия.Выбор одного слоя в изоляции может пропустить важные ограничения в другом месте конструкции.
| компонент | Первичная функция | Инженерные вопросы |
|---|---|---|
| Внутренняя трубка | Контакт с жидкостью и сдерживание | Совместима ли она с фактическим хладагентом? Определены ли требования к температуре и чистоте? |
| подкрепление | Механическая поддержка и вклад в способность оказывать давление | Соответствует ли готовый шланг требованиям давления, стабильности и гибкости? |
| Внешнее покрытие | Внешняя защита | Выдержит ли он ожидаемую истирание, обработку и воздействие окружающей среды? |
| Полное собрание | Передача жидкости при определенных условиях | Удовлетворены ли требования к потоку, давлению, температуре, маршрутизации и соединению? |
Совместимая внутренняя трубка не гарантирует требуемого рабочего давления. Сильное усиление не исправляет неподходящий контактно-текучий материал. Прочная крышка не устраняет необходимости в правильной маршрутизации и поддержке.
6.Почему строительство шлангов имеет значение в центрах обработки данных ИИ
Инфраструктура жидкостного охлаждения может включать в себя линии от CDU до многообразия, соединения от многообразия до стоек и шланги, обслуживающие компоненты охлаждения на уровне сервера.Требования могут различаться в разных местах, поэтому не следует предполагать, что одна конструкция подходит для каждой части системы.
6.1 Непрерывная работа
Схемы охлаждения могут работать в течение длительных периодов времени. Инженеры должны оценивать шланги с учетом ожидаемых условий эксплуатации с течением времени, а не только во время первоначального ввода в эксплуатацию. Цикл давления, изменение температуры и старение материала могут быть актуальными в зависимости от системы.
6.2 Ограниченное пространство для установки
Плотная компоновка сервера и стойки может ограничивать пространство маршрутизации.Выбранный шланг должен соответствовать, не нарушая его минимального радиуса изгиба, размещая ненужные нагрузки на соединения или блокируя доступ к обслуживанию.
6.3 Гидравлические характеристики
Конструкция шлангов является лишь одним из факторов гидравлических характеристик. Внутренний диаметр, длина шланга, свойства охлаждающей жидкости, скорость потока, изгибы, фитинги и муфты - все это способствует потере давления на всем пути потока.
Связанное чтение: Как длина шланга влияет на падение давления в системах жидкого охлаждения.
6.4 Фиттинги и соединения UQD
Концы шлангов должны быть совместимы с указанными фитингами и соединениями UQD. Размеры соединений, методы герметизации, процедуры сборки и механические нагрузки должны оцениваться наряду с конструкцией шланга. шланг не должен быть выровнен с фитингом посредством чрезмерного изгиба или скручивания.
7.Обычные ошибки при оценке конструкции шланга
- Выбор только по названию полимера. EPDM, силикон, PTFE или PFA не полностью определяют возможности готового шланга.
- Предполагать большее подкрепление всегда лучше. Усиление должно быть сбалансировано с гибкостью, размерами и требованиями к маршрутизации.
- Игнорирование внешнего покрытия. Истирание, методы очистки и воздействие окружающей среды могут иметь значение, даже если внутренняя трубка совместима с охлаждающей жидкостью.
- Использование давления разрыва в качестве операционной цели. Рабочее давление должно основываться на рейтинге производителя и применимых требованиях безопасности.
- Заметные температурные эффекты. Оценки давления и поведение материала могут меняться при рабочей температуре.
- Оценка шланга отдельно от его фитингов. Полная сборка должна соответствовать требованиям шланга, соединителей и уплотнительных компонентов вместе.
- Игнорирование маршрутизации и доступа к сервису. Подходящий шланг все еще может быть установлен неправильно, если он изогнут, скручен, растянут или трудно проверить.
8.Как определить правильную конструкцию шлангов для жидкостного охлаждения
Полезная спецификация дает поставщику достаточно информации, чтобы оценить полную сборку шланга, а не делать предположения на основе названия материала или номинального диаметра.
Контрольный перечень технических спецификаций
- Определите приложение. Определите, соединяет ли шланг CDU, коллектор, стойку или компонент охлаждения на уровне сервера.
- Предоставьте детали охлаждающей жидкости. Укажите тип жидкости, концентрацию, добавки и требования к совместимости.
- Документируйте операционный конверт. Состояние нормального и максимального рабочего давления, непрерывной и пиковой температуры и соответствующих условий цикла давления.
- Установите гидравлические требования. Обеспечить требуемую скорость потока, ограничения внутреннего диаметра, длину шланга и допустимую потерю давления, где это известно.
- Опишите условия установки. Включает доступное пространство маршрутизации, минимальный радиус изгиба, движение, вибрацию, воздействие истирания и требования к поддержке.
- Определите связи. Укажите размеры, тип соединения, требования к герметизации и любые требования к интерфейсу UQD.
- Потребности в проверке списка. Определите требуемую документацию по материалам, испытания на давление, испытания на утечку, доказательства эффективности пламени или другую валидацию для конкретного проекта.
- Утвердить полную сборку. Проанализируйте предлагаемые шланги, фитинги, уплотнения и метод сборки вместе перед развертыванием.
9. Решения для жидкостных шлангов охлаждения CJAN
CJAN Fluid Technology предоставляет решения для шлангов для промышленных применений обработки жидкости и жидкостного охлаждения. Для проектов центров обработки данных ИИ выбор должен основываться на совместимости с охлаждающей жидкостью, рабочем давлении, температуре, размерах, условиях маршрутизации и конструкции соединения.
Посетить Страница приложения CJAN Liquid Cooling Для получения соответствующей информации о приложении и просмотра соответствующей документации на продукт перед указанием шланга для конкретной системы.
Заключение
Конструкция жидкостного охлаждающего шланга представляет собой согласованную конструкцию жидкостно-контактного материала, механическую арматуру и внешнюю защиту.Внутренняя трубка должна соответствовать хладагенту, армирование должно соответствовать механическим требованиям, а наружная крышка должна соответствовать среде установки.
Для жидкостного охлаждения центра обработки данных ИИ эти слои должны оцениваться наряду с внутренним диаметром, длиной шланга, радиусом изгиба, фитингами, соединениями UQD и условиями работы системы.Надежная спецификация начинается с фактического применения и заканчивается проверкой полной сборки шланга.
Оценивая каждый слой для его предполагаемой функции, инженеры могут принимать более обоснованные решения о выборе шлангов и снизить риск определения конструкции, которая не соответствует потребностям системы охлаждения.
