Как длина шланга влияет на падение давления в системах жидкого охлаждения

Когда инженеры разрабатывают систему жидкостного охлаждения для центра обработки данных ИИ, диаметр шланга и рейтинг давления часто получают немедленное внимание. Длина шланга заслуживает того же рассмотрения. Даже когда два шланга имеют одинаковый внутренний диаметр и конструкцию, более длинный шланг обычно создает большую потерю давления трения при сопоставимых условиях эксплуатации.

Это имеет значение в серверных стойках AI, где гибкие шланги соединяют распределительные блоки охлаждающей жидкости (CDU), коллекторы, соединения сервера и холодные пластины. Как линии подачи, так и линии возврата способствуют гидравлическому сопротивлению контура охлаждения.

Уменьшение ненужной длины шланга может помочь контролировать падение давления. Однако укорочение шланга без учета радиуса изгиба, движения оборудования и доступа к техническому обслуживанию может создать новые проблемы с установкой.

		Ключевой инженерный принцип: Держите маршрутизацию шланга такой же короткой и прямой, как и на практике, сохраняя при этом требуемую скорость потока, минимальный радиус изгиба, целостность соединения и доступ к обслуживанию.



1.Что такое падение давления в жидкой охлаждающей камере?

Падение давления - это снижение давления жидкости, когда охлаждающая жидкость проходит через шланг или другой компонент в цепи охлаждения. Это происходит потому, что движущаяся жидкость сталкивается с сопротивлением от внутренней стенки шланга и от изменений направления потока или площади поперечного сечения.

В типичном контуре жидкостного охлаждения центра обработки данных ИИ гидравлический путь может включать:

CDU / Насос
↓
многообразие поставок
↓
Жидкий охлаждающий шланг
↓
UQD соединение
↓
Холодная плита
↓
Возвращение Hose и Manifold
↓
ХДС

Каждый компонент на этом пути может способствовать полной потере давления. Поэтому длина шланга является частью более крупной проблемы гидравлической конструкции.

2.Почему длина шланга влияет на падение давления?

По мере того, как охлаждающая жидкость движется через прямой шланг, между жидкостью и внутренней стенкой развивается трение. Чем длиннее путь потока, тем больше возможностей для потери энергии трения.

Для той же конструкции шланга, внутреннего диаметра, охлаждающей жидкости и условий потока более длинный прямой шланг обычно производит большее падение давления трения, чем более короткий.

ΔP_шланг L

Это упрощённое соотношение означает, что потеря трения прямолинейного шланга пропорциональна длине, когда другие соответствующие условия остаются неизменными. Это принцип сравнения, а не универсальная формула расчета для каждого режима охлаждающей жидкости и потока.

Например, увеличение длины сборки шланга с 1 м до 2 м, как правило, увеличивает его потерю трения прямолинейного шланга при других сопоставимых условиях. Точное падение давления по-прежнему должно определяться из фактической скорости потока, идентификатора шланга, свойств жидкости и данных производителя или подтвержденного гидравлического расчета.

Важное различие: Вышеприведенное соотношение касается потерь на трение вдоль шланга. Дополнительные потери от изгибов, фитингов, UQD, клапанов и других компонентов должны рассматриваться отдельно.

3.Как длина шланга влияет на охлаждение центра обработки данных ИИ

Системы охлаждения центров обработки данных ИИ могут использовать несколько сборок шлангов между CDU, стойками коллекторов и отдельными компонентами охлаждения.Хотя потеря давления от одного шланга может показаться скромной, комбинированное сопротивление всей цепи может стать важным.

Избыточное гидравлическое сопротивление может увеличить давление, которое насос должен обеспечивать для поддержания требуемого потока. Если насос не может доставить требуемую рабочую точку, поток охлаждающей жидкости может упасть ниже целевого значения конструкции системы.

Потенциальные последствия излишне ограничительного гидравлического проектирования включают:

Более высокие требования к давлению насоса.
Потенциально большее потребление энергии насосом, в зависимости от условий эксплуатации и эффективности насоса.
Меньше гидравлического запаса для фитингов, UQD и холодных пластин.
Более сложная балансировка параллельных ветвей охлаждения.
Снижение гибкости при расширении или перенастройке системы.

Цель состоит не в том, чтобы свести к минимуму длину шланга любой ценой, а в том, чтобы достичь требуемого потока охлаждающей жидкости с приемлемой общей потерей давления и практической геометрией установки.

4. Короткий шланг против длинного шланга

Рассмотрение проекта	Короткий шланг	Длинный шланг
Потери при трении с прямой ноской	Как правило, ниже	В целом выше
Объем охлаждения внутри шланга	Как правило, ниже	В целом выше
Гибкость маршрутизации	Может быть ограничен, если слишком короткий	Может обеспечить больше свободы маршрутизации
Движение оборудования	Должен предусматривать допуски для движения и установки	Может приспособиться к движению, но может создать избыточную слабость
Риск плотных изгибов	Может увеличиваться, если длина недостаточна.	Зависит от маршрутизации и геометрии изгиба
Доступ к обслуживанию	Может быть ограничена плотным макетом	Может помочь доступ, но может препятствовать близлежащим компонентам, если чрезмерный

Ни один из вариантов не является автоматически лучшим в каждой установке. Соответствующая длина зависит от физической компоновки, требуемого расхода, бюджета падения давления и требований к техническому обслуживанию.

5.Как оценить падение давления с длины носовой части

Для предварительного проектирования данные о давлении производителя могут быть полезны, когда они соответствуют предполагаемой охлаждающей жидкости, скорости потока, температуре и размеру шланга.

Если изготовитель обеспечивает потерю давления на единицу длины при соответствующих условиях эксплуатации, то примерная потеря трения шланга может быть оценена следующим образом:

ΔP_шланг ≈ (Потеря давления на единицу длины) × L

Где:

ΔP_шланг Это предполагаемое падение давления трения прямой лопатки.
L Это длина шланга.
Потери давления на единицу длины является величиной, предусмотренной для применимых условий эксплуатации.

Только для иллюстрации предположим, что производитель обеспечивает значение потери давления 0,08 бар/м для конкретного шланга при заданной скорости потока и температуре охлаждающей жидкости.

Длина шланга	Иллюстративное падение давления прямой стрелки
0,5 мкм	0,04 бар
1,0 м	0,08 бар
2,0 м	0,16 бар
3,0 м	0,24 бар

Эти цифры являются только иллюстративными, а не измеренными данными о продукте CJAN. Фактическая потеря давления должна определяться с использованием данных, применимых к выбранному шлангу, охлаждающей жидкости, температуре, скорости потока и конфигурации соединения.

6 Почему длина шланга не может быть оценена в одиночку

Сравнение длины имеет значение только тогда, когда другие важные условия сопоставимы. Несколько переменных могут значительно изменить результат падения давления.

Внутренний диаметр

Меньший внутренний диаметр обычно обеспечивает более высокую скорость охлаждающей жидкости при той же скорости потока и может увеличить потерю давления трения. Таким образом, два шланга одинаковой длины могут иметь существенно разные гидравлические характеристики.

Читать далее: Жидкий охлаждающий шланг внутренний диаметр против скорости потока: что инженеры должны знать.

Коэффициент охлаждающего потока

Потери давления обычно увеличиваются по мере увеличения скорости потока. Точная зависимость зависит от режима потока, свойств жидкости и геометрии шланга. Данные о падении давления должны проверяться при требуемом расчетном потоке, а не при несвязанном испытательном состоянии.

Читать далее: Как выбрать правильный размер шланга для охлаждения жидкости для центров обработки данных ИИ.

Охлаждающая вязкость и температура

Вязкость охлаждающего вещества влияет на устойчивость к течению. Поскольку вязкость может изменяться с температурой, расчеты должны использовать свойства жидкости, соответствующие ожидаемым условиям эксплуатации.

Конструкция шланга

Внутренний проход, размерные допуски и конструкция шланга должны быть подтверждены с использованием спецификаций производителя. Номинальный внешний диаметр сам по себе не устанавливает гидравлические характеристики.

Сгибания и маршрутизация

Шланг, следующий по сложному маршруту, может испытывать дополнительные локальные потери. Слишком плотный изгиб также может деформировать шланг и ограничить его эффективную площадь потока.

Читать далее: Маршрутизация шлангов для жидкого охлаждения: как избежать изгибов и чрезмерного изгиба.

7.Скрытая стоимость чрезмерной длины шланга

Чрезмерная длина шланга не только увеличивает потерю трения в прямом шланге, но и усложняет установку стойки и текущее обслуживание.

Дополнительный шланг может занимать пространство, необходимое для воздушного потока, управления кабелем или доступа к услугам.
Свободные петли могут препятствовать доступу к близлежащим серверным компонентам.
Более длинные сборки могут потребовать дополнительной поддержки для поддержания упорядоченного маршрута.
Больше длина шланга означает больший объем охлаждающей жидкости внутри сборки шланга.
Более длинные маршруты могут предоставить больше возможностей для ненужных изгибов и контакта с прилегающим оборудованием.

Эти соображения особенно актуальны в серверных стойках высокой плотности, где удобство обслуживания и предсказуемая маршрутизация имеют значение наряду с гидравлической производительностью.

		Практическая цель: Используйте кратчайший маршрут, который все еще вмещает указанный радиус изгиба, геометрию соединения, допуски установки, движение оборудования и доступ к техническому обслуживанию.



8.Почему очень короткий шланг также может быть проблемой

Может показаться разумным сделать каждый шланг как можно короче. На практике слишком короткая сборка может создавать механическое напряжение, даже если ее рассчитанная потеря давления в прямом шланге низкая.

Чрезмерно короткий шланг может:

Нажмите на фитинги или точки подключения.
Принудить шланг к изгибу более плотному, чем указанный минимальный радиус изгиба.
Ввести торсион во время установки.
Ограничьте движение, когда оборудование установлено или удалено.
Сделать проверку и замену соединения сложнее.

Поэтому правильная длина должна определяться с фактического пути установки, а не только с расстояния между двумя соединительными портами.

9. Включить соединения UQD в бюджет снижения давления

Связи UQD используются в системах жидкостного охлаждения, где соединения могут нуждаться в отключении для замены обслуживания или оборудования. Их внутренние проходы потока и геометрия соединения могут способствовать гидравлическому сопротивлению.

Более короткий шланг автоматически не означает сборку с пониженным давлением, если выбранные UQD, фитинги или другие компоненты создают существенные ограничения.

При рассмотрении сборки шланга оцените полный путь потока, в том числе:

Хранилище внутреннего диаметра и длины.
Фитинговая и адаптерная геометрия.
UQD внутренний поток.
Коллекторные и клапанные ограничения.
Характеристики падения давления на холодной пластине.

Для ознакомления, см. Жидкая охлаждающая розетка: как выбрать UQD-связи для серверов ИИ.

10. Учет как запасов, так и возвратных шлангов

Жидкая петля охлаждения обычно содержит путь подачи и обратный путь.Если оба пути используют гибкие сборки шлангов, то оба способствуют гидравлическому сопротивлению системы.

ХДС
↓
Хранилище снабжения
↓
UQD и холодная плита
↓
Возвратный шланг
↓
ХДС

По этой причине вычисление падения давления только одного шланга может недооценивать потери, связанные с шлангом.

Там, где это применимо, инженеры должны также учитывать параллельные ветви, различные длины шлангов и различия в характеристиках сброса давления подключенного оборудования.

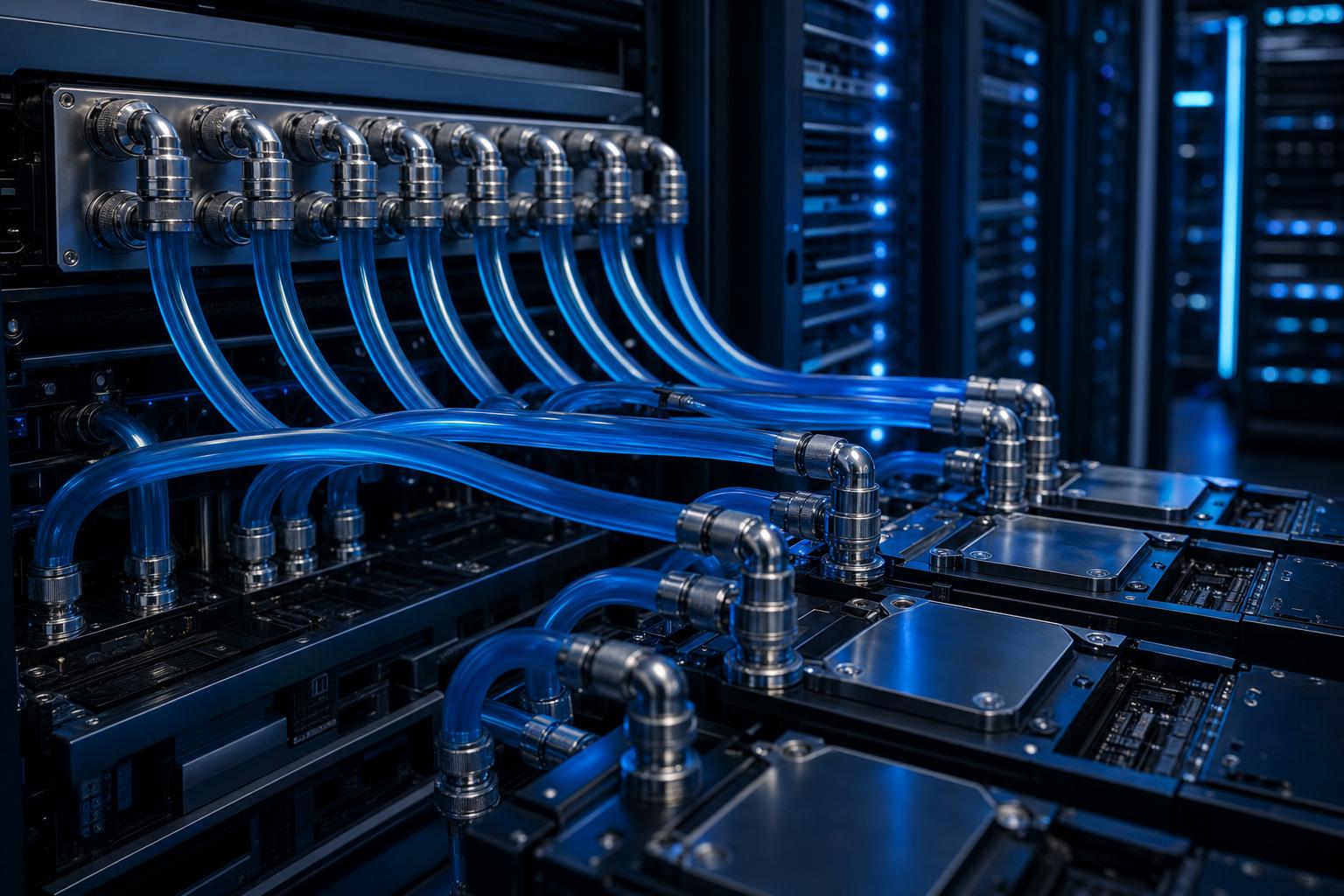

AI Data Center Liquid Cooling Hose Routing

11.Как оптимизировать длину шланга в серверах AI

Практический процесс проектирования должен сочетать гидравлические расчеты с обзором физической установки.

Шаг 1: Определите требуемый охлаждающий поток

Определение расчетного расхода для цепи охлаждения или отдельной ветви. Требование должно исходить из конструкции системы охлаждения, а не из предполагаемого универсального значения расхода.

Шаг 2: Подтвердите внутренний диаметр хозяина

Убедитесь, что выбранный идентификатор поддерживает необходимый поток в рамках имеющегося бюджета.

Шаг 3: Составьте карту фактического маршрута

Определите места соединения, препятствия, кабельные маршруты, движение оборудования и доступ к обслуживанию до завершения длины шланга.

Шаг 4: Проверьте минимальный радиус

Убедитесь, что предлагаемый маршрут соответствует указанному заводом-изготовителем минимальному радиусу изгиба и не создает изломов или чрезмерного механического напряжения.

Шаг 5: Включите соединения и другие ограничения

Учитывайте UQD, фитинги, коллекторы, клапаны и холодные пластины при оценке потери давления всей цепи.

Шаг 6: Проверка полной сборки

При необходимости подтвердить эффективность снижения давления в репрезентативных условиях потока и охлаждающей жидкости. Проверка сборки должна также учитывать применимые требования к давлению, утечке и эксплуатации.

Требуемый поток
↓
Hose ID и бюджет снижения давления
↓
Физическая маршрутизация и Бенд Радиус
↓
Длина шланга и соединения
↓
Полная оценка схемы
↓
Контрольная проверка

12. Ошибки проектирования общей длины шланга

Ошибка 1: Измерение расстояния до прямой линии

Физическому маршруту может потребоваться обойти оборудование, скобки или другие компоненты. Длина шланга должна основываться на фактическом пути маршрутизации и геометрии соединения.

Ошибка 2: Игнорирование линии возврата

Возвратный шланг также способствует гидравлическому сопротивлению.Оценка только стороны подачи может дать неполную оценку потери давления петли.

Ошибка 3: Сокращение длины без проверки Бенда Радиуса

Слишком короткий шланг может быть загнан в чрезмерно плотный изгиб, что потенциально увеличивает сопротивление и механическое напряжение.

Ошибка 4: Игнорирование UQD

Общее падение давления зависит от полного пути потока, а не только от длины гибкого шланга.

Ошибка 5: Использование рейтинга давления в качестве замены гидравлических данных

Рейтинг давления шланга описывает его способность давления при заданных условиях. Он не устанавливает падение давления при заданном расходе.

Читать далее: Падение давления в жидкой охлаждающей шланге: как рассчитать и контролировать его в центрах обработки данных ИИ.

13. Контрольный список выбора длин

Требование к потоку: Определяется ли требуемый поток охлаждающей жидкости?
Hose ID: Подходит ли внутренний диаметр для расчетного потока?
Длина: Основана ли длина на фактическом маршруте?
Падение давления: Является ли потеря трения между прямыми рукавами в рамках имеющегося бюджета?
Охладитель: Рассматриваются ли фактические свойства охлаждающей жидкости и температура?
Радиус изгиба: Соответствует ли установленный маршрут заданному минимальному радиусу изгиба?
Соединения: Рассматриваются ли фитинги и потери давления UQD?
Поставка и возврат: Были ли оценены оба пути?
Механический стресс: Является ли сборка свободной от чрезмерного напряжения и кручения?
Доступ к услугам: Можно ли проверить и обслуживать оборудование?
Проверка: Доступны ли подходящие данные тестирования на уровне сборки, где это необходимо?

14. Решения для жидкостных шлангов охлаждения CJAN

CJAN предоставляет варианты жидкостного охлаждающего шланга для центров обработки данных и приложений термического управления. Соответствующая конфигурация продукта и сборки должна выбираться в соответствии с фактическими требованиями к охлаждающей жидкости, рабочему давлению, температуре, расходу, маршрутизации и соединению.

Связанные варианты продуктов включают в себя:

Для оценки конкретного проекта инженеры должны обеспечить предполагаемую охлаждающую жидкость, рабочую температуру, требуемую скорость потока, рабочее давление, идентификатор шланга, предполагаемую длину, тип соединения и схему установки.

Изучите страницу приложения: Решения для жидкостного охлаждения CJAN.

Заключение

Длина шлангов является важным фактором падения давления в системе жидкостного охлаждения. При сопоставимых условиях эксплуатации более длинные прямые шланги обычно приводят к большей потере давления трения, в то время как ненужную длину шланга также могут осложнить установку и обслуживание.

Однако самый короткий из возможных шлангов не всегда является оптимальным выбором. Сборка должна сохранять правильный радиус изгиба, избегать натяжения и торсиона, учитывать движение оборудования и обеспечивать подходящий сервисный доступ.

Для жидкостного охлаждения центра обработки данных ИИ длина шланга должна оцениваться вместе с внутренним диаметром, скоростью потока, свойствами охлаждающей жидкости, фитингами, соединениями UQD и характеристиками снижения давления полной цепи.

		Цель состоит не просто в том, чтобы свести к минимуму длину шланга, а в том, чтобы достичь требуемого потока охлаждающей жидкости с приемлемой потерей давления и надежной, исправной маршрутизацией шланга.
