В системе прямого жидкостного охлаждения ХДС не является конечным пунктом назначения охлаждающей жидкости.
Охладитель должен двигаться от Распределительный блок охлаждения (CDU) к стойке, многообразию и, в конечном итоге, холодным пластинам, обслуживающим графические процессоры или другие мощные компоненты.
Это делает связь между ХДС и стойкой важной частью архитектуры охлаждения.

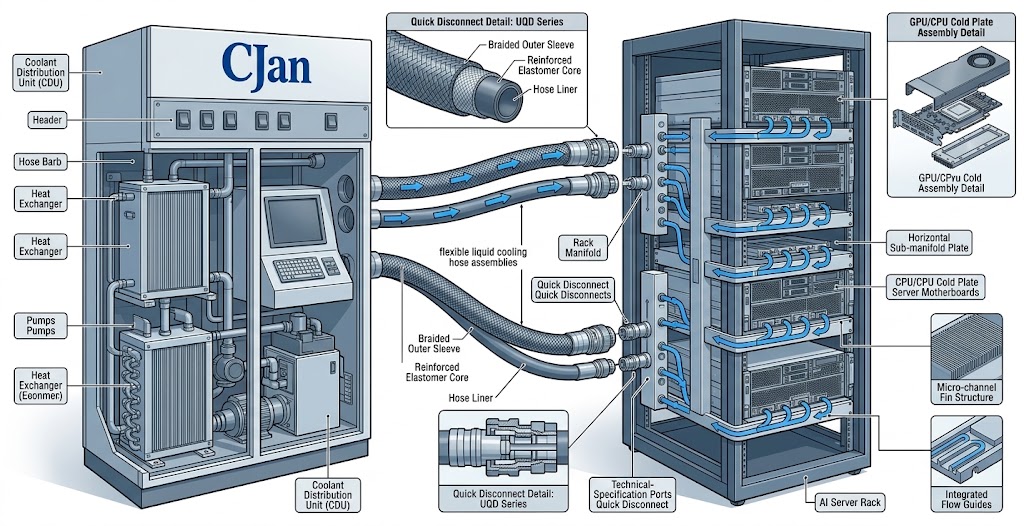

Типичный путь может выглядеть так:
ХДС
↓
Заголовок поставки
↓
Гибкая сборка шланга
↓
Исполнитель: Rack Manifold
↓
Распределительный шланг
↓
Холодная плита
↓
Возвратный шланг
↓
ХДС
Поэтому сборка шланга должна делать больше, чем просто транспортировать охлаждающую жидкость.
Он должен вмещать:
Для инфраструктуры искусственного интеллекта высокой плотности эти детали могут определить, остается ли цикл охлаждения надежным в течение многих лет работы.
Сборка шланга CDU-to-rack представляет собой предварительно сконфигурированное соединение жидкости, используемое для транспортировки охлаждающей жидкости между CDU и точкой распределения охлаждения в стойке AI.
Типичная сборка может включать:
Жидкий охлаждающий шлангВ зависимости от архитектуры сборка может подключаться непосредственно к стойочному коллектору или другому компоненту распределения охлаждения.
Важным моментом является то, что шланг, фитинг и сцепление должны рассматриваться как одна инженерная сборкаВ отличие от независимых компонентов.
Основное охлаждающее оборудование может получить большую часть внимания во время проектирования системы.
Однако точки соединения могут стать критическими точками отказа.
К числу потенциальных проблем относятся:
Хорошо продуманная сборка шланга помогает избежать этих проблем до того, как система начнет работать.
Прежде чем выбрать шланг, определите полный путь охлаждающей жидкости.
Например:
ХДСТребования к шлангу будут зависеть от того, где он установлен.
Шланг CDU-to-rack может иметь различные требования от короткого шланга, соединяющего холодную пластину с коллектором.
Поток является одним из первых параметров, которые должны установить инженеры.
Слишком маленький шланг может привести к чрезмерной потере давления.
Большой шланг может уменьшить сопротивление, но он также требует:
Следовательно, диаметр шланга должен выбираться в соответствии с фактическим контуром охлаждения.
Простая последовательность дизайна:
Rack тепловая нагрузкаЭто более надежно, чем выбор размера шланга просто потому, что он соответствует существующему разъему.
Охладитель определяет, какие материалы следует учитывать.
Для многих систем охлаждения центров обработки данных на водной основе EPDM является практичным вариантом благодаря сочетанию гибкости и совместимости с охлаждающей жидкостью.
Другие заявки могут потребовать:
При выборе следует учитывать:
Текущий портфель продуктов CJAN включает специализированные продукты для жидкостных шлангов охлаждения, включая решения LCH, LCH-SD и LCH-SDS. Веб-сайт компании идентифицирует LCH как шланг, разработанный для жидкостного охлаждения центров обработки данных, в то время как продукты LCH-SD и LCH-SDS специально позиционируются для огнестойких приложений для жидкостного охлаждения центров обработки данных.
Распространенная ошибка заключается в том, чтобы сделать шланг как можно короче.
Более короткий не всегда означает лучший.
Слишком короткий шланг может создать:
С другой стороны, чрезмерная длина шланга может создать:
Цель состоит в том, чтобы обеспечить достаточную длину для естественной маршрутизации и движения без создания ненужного шланга.

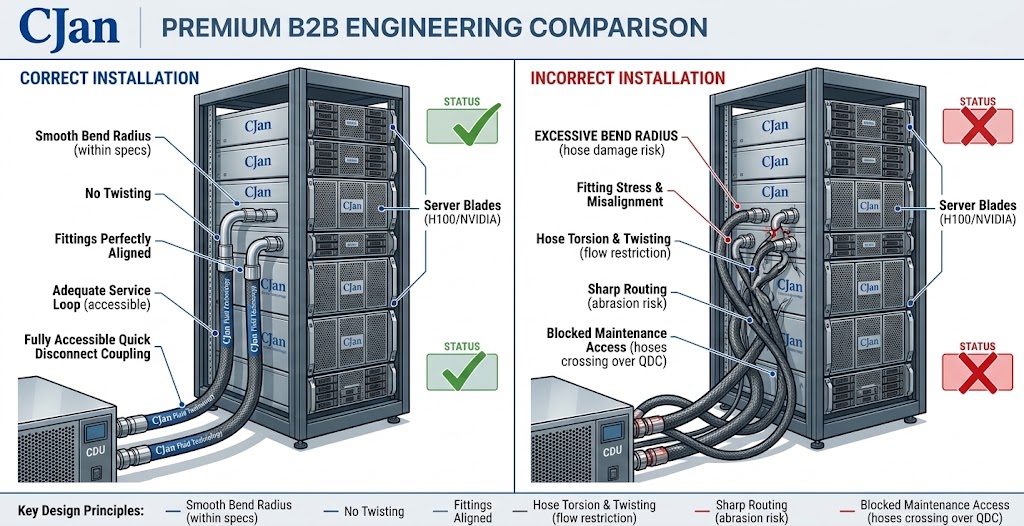

шланг должен следовать плавным маршрутом от ХДС до стойки.
Избегайте выталкивания сборки в плотный изгиб непосредственно рядом с фитингом.
Лучшее решение:
Вместо:
Вторая конфигурация может размещать чрезмерное механическое напряжение вблизи соединения.
Необходимо всегда соблюдать установленный производителем минимальный радиус изгиба.
Сгибание и скручивание не одно и то же.
Шланг может выглядеть правильно маршрутизированным, все еще устанавливаясь под торсионным напряжением.
Это может произойти, когда:
Во время установки сборка должна быть расположена естественным образом, прежде чем окончательное соединение будет защищено.
Сборка шланга ХДС так же надежна, как и самое слабое соединение.
Выбор подбора должен учитывать:
Потенциальные варианты подключения включают:
Для исправных стеллажей ИИ быстрые отключения могут быть особенно полезны, поскольку они обеспечивают более быструю изоляцию и замену оборудования.
Типичное сервисное соединение может быть организовано как:
ХДСUQD становится интерфейсом определенного сервиса.
Это может упростить:
Тем не менее, UQD должен быть размером в соответствии с требуемым потоком и давлением, а не выбираться исключительно номинальным диаметром шланга.
Потеря давления происходит по всей петле охлаждения.
Шланг способствует общему падению давления системы наряду с:
Полезной инженерной концепцией является:
Общее падение давления = хостинг + фитинги + UQD + коллектор + холодная плитаВот почему оценка только шланга недостаточна.
Шланг с большим внутренним диаметром все еще может быть частью системы с высоким сопротивлением, если выбранный UQD или фитинг имеет ограничительный внутренний проход.

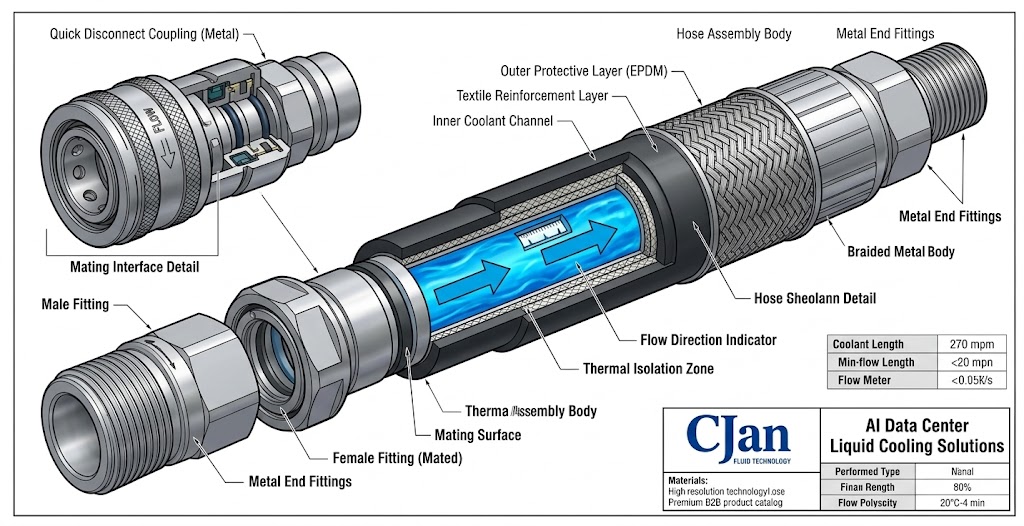

Для охлаждения ИИ высокой плотности предварительно собранное решение шланга может упростить развертывание.
Типичным собранием может быть:
[UQD] ─ ─ ─ [Fitting]== Жидкий охлаждающий шланг==[Fitting] ───Поставщик может контролировать:
Это может уменьшить вариабельность между отдельными установками.
Сборка шланга должна быть совместима с фактическим давлением системы охлаждения.
Инженеры должны определить:
Не используйте давление разрыва в качестве нормального рабочего давления.
Необходимо оценить полную сборку, в том числе:
шланг + фитинг + сцепление + способ сборки.
Материал шланга должен оцениваться по фактической охлаждающей жидкости, а не по общей спецификации «охлаждение воды».
Подумайте:
Это особенно важно при перемещении между различными составами охлаждающей жидкости.
Профилактика утечек должна начинаться на этапе проектирования.
Потенциальные точки утечки включают:
Поэтому надежный дизайн сочетает в себе:
Совместимый материал + правильная установка + контролируемая сборка + тестирование
Вместо того, чтобы полагаться на какой-то один компонент.
Шланг не должен препятствовать доступу технических специалистов:
Избегайте маршрутизации шлангов непосредственно через съемное оборудование.
Полезным принципом является:
Охлаждающее соединение должно оставаться доступным после полной сборки стойки.
Это становится все более важным по мере увеличения плотности стойки AI.
Перед установкой сборки шланга в рабочую стойку ИИ должно быть завершено соответствующее тестирование в соответствии со спецификацией системы.
Возможные проверки включают:
Проверьте:
Проверить целостность сборки.
Проверить:
Подтвердите, что сборка не вводит неожиданного ограничения потока.
Требуемая скорость потока должна управлять гидравлической конструкцией.
Это может создать ненужный стресс в фитингах.
Ограничительное соединение может стать значительной точкой сопротивления.
шланг не должен быть скручен, чтобы компенсировать плохое выравнивание.
Подключение должно оставаться доступным после установки стойки.
Окончательное исполнение принадлежит сборкаИ не только шланг.
| Параметр | Что подтвердить |
|---|---|
| охладитель | Совместимость материалов |
| Скорость потока | Требуемый поток охлаждения стойки |
| Идентификатор Хосе | Гидравлические требования |
| Рабочее давление | Состояние системы |
| температура | Нормальный и максимальный |
| радиус изгиба | Требование к установке |
| Длина шланга | Маршрутизация и доступ к услугам |
| фитинги | Механическая и жидкостная совместимость |
| UQD | Производительность потока, давления и утечки |
| Ассамблея | Качество соединения / Connection Quality |
| Испытание | Проверка давления и утечки |
| техническое обслуживание | Доступность после установки |
Портфель жидкостного охлаждения CJAN в настоящее время включает специализированные продукты для охлаждения центров обработки данных. LCH, LCH-SDи LCH-SDS Компания также перечисляет высокопрочный шланг CJFLEX HAT для жидкостного охлаждения IDC.
Для применения CDU-to-rack соответствующий продукт должен выбираться в соответствии с фактическим:
Вместо того, чтобы рассматривать одну модель шланга как универсальное решение.
Продукт LCH позиционируется CJAN как жидкостной охлаждающий шланг, разработанный для систем жидкостного охлаждения центров обработки данных.
Рекомендуемое направление применения:
В настоящее время CJAN описывает LCH-SD как пожароустойчивый шланг для систем жидкостного охлаждения ЦОД.
Рекомендуемое направление применения:
LCH-SDS позиционируется как сверхгибкий огнестойкий шланг EPDM для систем жидкостного охлаждения ЦОД.
Рекомендуемое направление применения:
Для реального проекта окончательная модель шланга должна соответствовать рабочим параметрам клиента, а не выбираться из названия продукта.
Соединение CDU-to-rack — это больше, чем просто соединение шланга.
Это гидравлический, механический и поддерживающий интерфейс в системе охлаждения AI.
Надежный дизайн должен одновременно учитывать:
Для центров обработки данных ИИ наиболее эффективным подходом является разработка Полная сборка шланга Вместо того, чтобы выбирать шланг независимо от его фитингов и муфт.
Текущий портфель жидкостного охлаждения CJAN предоставляет несколько вариантов шлангов для приложений центров обработки данных, включая LCH, LCH-SD и LCH-SDS, что позволяет согласовать окончательную конфигурацию с фактическими условиями эксплуатации проекта.
