Как выбрать правильный шланг для охлаждения жидкости для центров обработки данных ИИ

Выбор шланга для системы жидкостного охлаждения AI может выглядеть просто.

Конструктор системы знает охлаждающую жидкость, проверяет рабочее давление, подтверждает температуру, а затем выбирает шланг.

На практике такой подход может не учитывать несколько важных факторов.

Жидкий охлаждающий шланг внутри стойки сервера AI подвергается воздействию комбинации:

• Непрерывный поток охлаждающей жидкости
• Давление
• Изменение температуры
• Повторное изгибание
• Вибрация
• Ограниченное пространство для установки
• Быстрое отключение соединений
• Техническая деятельность

шланг также должен работать с ХДС, коллектором, фитингами и холодной пластиной как часть той же гидравлической схемы.

Вот почему лучший вопрос не:

"Какой шланг для охлаждения жидкости самый лучший?"

Это:

Какой шланг для жидкостного охлаждения соответствует требованиям этой системы охлаждения?

Эта статья обеспечивает практическую основу для принятия этого решения.

1.Начните с приложения охлаждения

Перед сравнением шланговых материалов или моделей изделий определите применение.

Типичные приложения жидкостного охлаждения AI включают:

• Охлаждение GPU Direct-to-Chip
• CPU охлаждения
• Охлаждение сервера
• Жидкостное охлаждение на уровне грабли
• Связи CDU-manifold
• Связи между серверами
• Линии снабжения и возврата холодильных плит

Требования к шлангу могут значительно различаться между этими приложениями.

Например, короткий шланг, подключенный непосредственно к холодной пластине GPU, может отдавать приоритет гибкости и компактной маршрутизации.

Более длинный шланг на уровне стойки может уделять больше внимания мощности давления, механической прочности и пропускной способности.

2.Определить сначала охладитель

Охладитель является одной из первых спецификаций, которые должны быть установлены.

Общие жидкие охлаждающие жидкости включают:

• вода
• Водно-гликольные смеси
• Премиксированные охлаждающие жидкости
• Собственные теплопередающие жидкости

Внутренняя трубка шланга должна быть химически совместима с фактической жидкостью.

Совместимость должна проверяться на:

• Внутренняя трубка
• подкрепление
• Внешнее покрытие
• фитинги
• Печать

Не думайте, что две жидкости, описанные как «водяные», имеют одинаковую совместимость.

Формулировка имеет значение.

3. определить требуемый охлаждающий поток

Как только тепловая нагрузка и повышение температуры охлаждающей жидкости известны, можно определить необходимый поток.

Упрощенная теплопередающая связь:

Q = m × Cp × ΔT

где:

• Q = тепло, удаленное
• m = массовый поток охлаждающей жидкости
• Cp = удельное тепло
• ΔT = повышение температуры охлаждающей жидкости

Фактический расчет системы должен использовать свойства выбранной охлаждающей жидкости.

Как только требуемый поток известен, размер шланга становится гораздо более значимым.

4.Выберите Hose ID из требований потока

Внутренний диаметр определяет проход потока.

Упрощенные отношения это:

Негабаритный шланг может создавать чрезмерное гидравлическое сопротивление.

Негабаритный шланг может создать ненужные:

• Пространство для установки
• вес
• радиус изгиба
• Стоимость

Цель состоит в том, чтобы найти подходящий размер, а не просто выбрать самый большой доступный шланг.

5 Проверить падение давления

Рейтинг давления и падение давления - это разные характеристики.

Рейтинг давления

Рассказывает, может ли шланг выдержать рабочее давление.

Падение давления

Рассказывает вам, сколько давления теряется, когда охлаждающая жидкость течет через шланг.

Для систем охлаждения ИИ оба имеют значение.

Поэтому полезной спецификацией является не просто:

Рабочее давление: XX бар

Но также:

Падение давления: XX бар при XX L/min

Следует указать скорость испытательного потока и условия охлаждающей жидкости.

6.Не оценивайте Хранилище в одиночку

Схема жидкостного охлаждения может содержать:

Каждый компонент способствует гидравлическому сопротивлению.

Поэтому:

Правильный шланг - это тот, который работает в рамках бюджета давления полной петли охлаждения.

Шланг с отличными гидравлическими характеристиками не может компенсировать чрезмерно ограничительную холодную пластину или UQD.

7. Определение рабочего давления и максимального давления

Шланг должен быть выбран в зависимости от фактических условий давления.

Укажите:

• Нормальное рабочее давление
• Максимальное рабочее давление
• Колебания давления
• Стартовое давление
• Скачки давления
• Требуемый запас прочности

Для критических систем циклическое давление может быть столь же актуальным, как и статическое давление.

Шланг, который выдерживает одноразовый тест на давление, не обязательно проверяется в течение многих лет повторяющихся циклов давления.

8. Проверьте температурный диапазон

Выбор температуры должен включать больше, чем обычная температура охлаждающей жидкости.

Подумайте:

Все шланги, фитинги и уплотнения должны подходить для полного ассортимента.

Для многих систем жидкостного охлаждения ИИ температура может быть относительно умеренной, но всегда следует использовать фактическую спецификацию системы.

9.Выберите материал шланга

После определения охлаждающей жидкости, расхода, давления и температуры выбор материала становится проще.

Общие гибкие шланговые материалы включают:

• EPDM
• силиконовый
• PTFE и другие фторполимеры
• Другие специфические для применения эластомеры

Для многих систем охлаждения на водной основе EPDM может предложить полезную комбинацию:

• Совместимость с водой
• Механическая долговечность
• гибкость
• Эффективность затрат

Силикон может быть привлекательным там, где:

• Высокая гибкость
• Температурная способность
• Сложная маршрутизация

Это важно.

ПТФЭ и другие фторполимеры могут рассматриваться в тех случаях, когда их использование оправдано требованиями химической совместимости или чистоты.

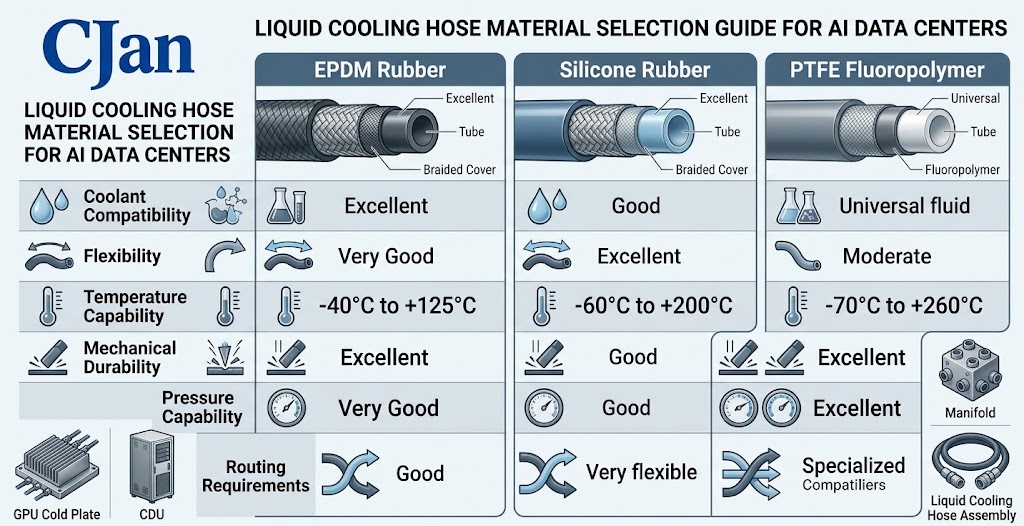

10. EPDM против силиконовый

Универсального победителя нет.

Упрощенное сравнение:

Требование	EPDM	силиконовый
Охладитель на водной основе	Сильный кандидат	Сильный кандидат
гибкость	Хорошо.	Отлично
Температурная способность	Хорошо.	Отлично
Механическая долговечность	сильный	Зависимый от применения
Применение усиленного давления	Сильный кандидат	зависящий от строительства
Сложная маршрутизация	Хорошо.	Отлично
Жидкостное охлаждение	подходящий	подходящий

Окончательное решение всегда должно основываться на конкретной конструкции шланга и охлаждающей жидкости.

11. Вопросы укрепления

Один и тот же эластомер можно использовать в самых разных конструкциях шлангов.

Укрепленный шланг может содержать:

Усиление может улучшить:

• Возможность давления
• Резкое сопротивление
• Размерная стабильность
• Механическая долговечность

Поэтому для контуров охлаждения ИИ под давлением усиление может быть важной частью выбора.

12. Проверь минимального радиуса.

Серверные стойки AI плотно упакованы.

Возможно, шланг придется обойти:

• GPU лотки
• Холодные пластины
• многообразие
• Серверные рельсы
• Структуры грабли
• Другие шланги

Это делает минимальный радиус изгиба важной спецификацией.

Шланг, который удовлетворяет требованиям давления, но не может быть разбит без чрезмерного изгиба, может не подходить.

13.Гибкость и Бенд Радиус не одинаковы

Гибкий шланг легче проложить.

Но гибкость не означает, что шланг может быть согнут без ограничений.

Конструкция должна соответствовать минимальному радиусу изгиба производителя.

Чрезмерное изгибание может потенциально вызвать:

• Кинкинг
• Ограничение потока
• Местный стресс
• Преждевременная одежда
• Загрузка соединения

Цель — контролируемая гибкость.

14 См. Длина шланга.

Более длинные шланги обычно производят большую потерю давления трения.

Но слишком короткий шланг может создать механические проблемы.

Подходящая длина шланга должна обеспечивать достаточную слабину для:

• радиус изгиба
• Тепловое движение
• Удаление сервера
• техническое обслуживание
• Подключение

Полезным принципом является:

Используйте самую короткую практическую маршрутизацию шланга, которая по-прежнему обеспечивает безопасную установку и обслуживание.

15 См. движение носовой части.

Не каждый охлаждающий шланг полностью статичен.

Движение может происходить во время:

• Серверная установка
• Удаление сервера
• техническое обслуживание
• холодильная плита
• Вибрация оборудования

Если ожидается повторное движение, конструкцию шланга следует оценивать на эффективность гибкой усталости.

Это особенно важно вблизи фитингов и UQD.

16.Выберите тип соединения

Шланг редко подключается непосредственно к холодной пластине без какой-либо формы фитинга.

Компоненты общего соединения включают в себя:

• Острая арматура
• Проточные фитинги
• Колючая фурнитура
• Быстрое отключение
• Многообразные интерфейсы

Соединение должно совпадать:

• Строительство шланга
• Системное давление
• Требование к потоку
• Метод установки
• Стратегия технического обслуживания

17. Быстрый выбор отключения

Выбор UQD должен учитывать:

• Вместимость потока
• Падение давления
• Рабочее давление
• температура
• Охлаждающая совместимость
• утечка
• Циклы соединения
• Физические размеры

UQD с подходящим номинальным размером все еще может создавать чрезмерную потерю давления, если его внутренний проход является ограничительным.

Вот почему выбор UQD должен быть интегрирован в гидравлический дизайн.

18. Требования к утечке

Жидкое охлаждение вызывает очевидную озабоченность:

Охладитель должен оставаться внутри охлаждающей цепи.

Утечка может произойти при:

• Тело Хосе
• Слабое соединение
• приспособление
• UQD
• Интерфейс с холодной пластиной

Поэтому следует рассмотреть полную сборку, а не оценивать только шланг.

Для критических приложений спросите поставщика о:

• Испытание на давление
• Тестирование утечек
• Валидация сборки
• Испытание соединительного цикла

19. Требования к чистоте

Система жидкостного охлаждения также должна учитывать чистоту жидкости.

В зависимости от применения шланг может потребоваться для удовлетворения требований, связанных с:

• частицы
• извлекаемые
• Остатки
• Производственные загрязнители

Это особенно важно, когда контур охлаждения подключен к чувствительному оборудованию для управления температурой.

Соответствующий процесс очистки и проверки зависит от применения.

20 Проверка внешней среды

Охладитель - это только одна среда, которую испытывает шланг.

Внешняя среда может включать:

• Тепло удара
• Вибрация
• истирание
• Контакт с металлическими конструкциями
• Электрооборудование
• Ограниченная вентиляция
• Повторное техническое обслуживание

Поэтому внешний защитный слой может быть важным.

Шланг должен оцениваться с обеих сторон:

Внутри Совместимость охлаждающей жидкости

Снаружи Механическая/экологическая защита

21.Проверить электрические и материальные требования

Некоторые приложения для охлаждения центров обработки данных могут иметь особые требования, касающиеся:

• Электрическая проводимость
• Статический заряд
• Поведение пламени
• дым
• Соответствие материалам

Эти требования зависят от стандартов проекта и объекта.

Они должны быть четко определены, а не предполагаемы.

22.Не игнорируйте место установки

Шланг может удовлетворять всем техническим требованиям и все еще трудно установить.

Проверьте:

• Хосе ОД
• радиус изгиба
• длина крепления
• UQD размеры
• Ориентация на соединение
• Разрешение
• Доступ к инструментам

Несколько миллиметров могут иметь значение в плотно упакованной серверной стойке.

23. Рассмотрим полную сборку шланга

Практическая установка охлаждения ИИ может выглядеть так:

Шланг является лишь одним компонентом.

Полная сборка должна быть совместима механически и гидравлически.

24. Проверить работу Ассамблеи

Для требовательных заявок должна быть проверена готовая сборка.

Потенциальные тесты включают:

• Испытание на давление Проверьте целостность давления.
• Испытание на утечку - Проверьте уплотнение соединения.
• Тест потока Подтвердить ожидаемые гидравлические характеристики.
• Испытание на падение давления - Измерять потери при определенных скоростях потока.
• Испытание на температуру Оценка производительности в операционном диапазоне.
• Велосипедный тест Оценка повторяющихся циклов давления или соединения, где это применимо.

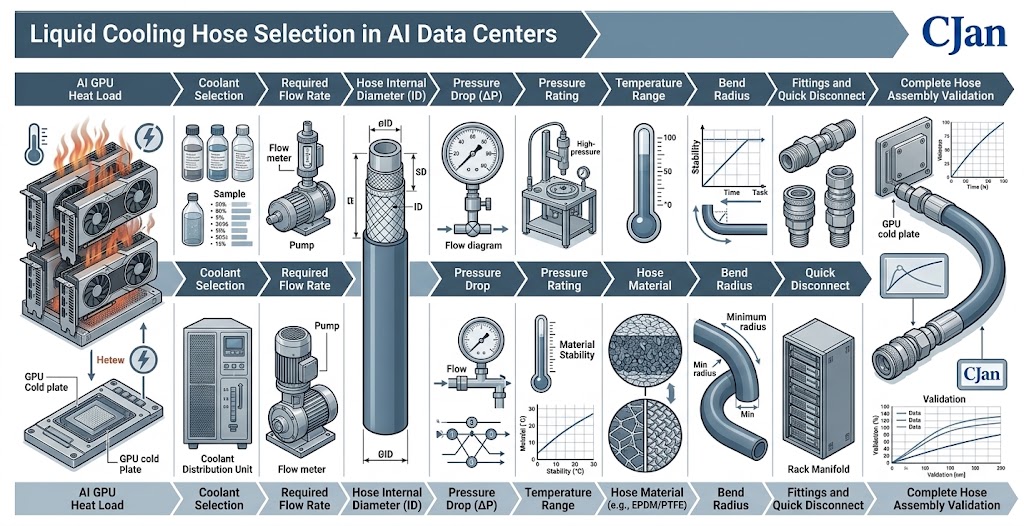

25. Практический процесс отбора

Полезной последовательностью является:

Эта последовательность может быть использована в качестве практического инженерного контрольного списка.

26. Пример: выбор хостинга для сервера ИИ

Рассмотрим гипотетическое применение:

Параметр	Требование
Применение	Охлаждение GPU Direct-to-Chip
охладитель	водяной гликол
Требуемый поток	60 л/мин
Рабочее давление	5 бар
Максимальное давление	7 бар
Рабочая температура	20–50°C
маршрутизация	Компактная стойка
UQD	требуемый
техническое обслуживание	Регулярный серверный сервис

Процесс отбора будет следующим:

1. Первый Подтвердить совместимость охлаждающей жидкости.
2. Второй Определите требуемый идентификатор шланга на 60 л/мин.
3. Третий Проверьте падение давления на 60 л/мин.
4. Четвертое Подтвердите рабочее давление 5 бар и требуемый запас прочности.
5. Пятый Проверьте температурный диапазон 20–50 ° C.
6. Шестой - Проверьте радиус изгиба и зазор стойки.
7. Седьмая Выберите совместимые фитинги и UQD.
8. Наконец Проверить полную сборку.

Это гораздо более надежный процесс, чем выбор шланга из каталога, основанного только на температуре.

27 Как сравнить две жидкие охлаждающие шланги

При сравнении двух продуктов используют одинаковые условия.

Например:

Параметр	Хозяин	Хозяин Б
Материал	EPDM	силиконовый
ID	20 мм	20 мм
Рабочее давление	—	—
температура	—	—
радиус изгиба	—	—
Поток	60 л/мин	60 л/мин
Падение давления	—	—
охладитель	То же самое	То же самое
Подключение	То же самое	То же самое

Только тогда сравнение становится значимым.

Сравнение двух шлангов с разными идентификаторами, длиной и условиями испытаний может привести к ошибочным выводам.

28 Что должен предоставить поставщик шланга?

Для проекта жидкостного охлаждения ИИ полезная документация поставщика должна включать:

• Таблица данных о продукте
• Измерительный рисунок
• Материальная информация
• Рейтинги давления
• Диапазон температур
• радиус изгиба
• Охлаждающая совместимость
• Информация о потоках
• Данные о падении давления
• Варианты подключения
• Тестирование информации

Чем критичнее приложение, тем важнее становится техническая документация.

29.Какую информацию вы должны отправить в CJAN?

Клиент, запрашивающий рекомендацию жидкого охлаждающего шланга, должен в идеале предоставить:

Это позволяет CJAN сделать более содержательную рекомендацию продукта.

30. CJAN Liquid Портфолио охлаждающих хозяев

Портфель жидкостного охлаждения CJAN включает в себя:

• LCH
• LCH-SD
• LCH-SDS

Продукты не должны продаваться как три модели шлангов.

Вместо этого они могут быть размещены в соответствии с инженерными требованиями.

LCH

Для общих применений жидкостного охлаждения.

LCH-SD

Для применений, где усиленная конструкция шланга EPDM, важна мощность давления и механическая долговечность.

LCH-SDS

Для приложений, где важна гибкая маршрутизация и системная интеграция.

Точный выбор должен быть подтвержден фактическими спецификациями продукта и условиями работы клиента.

31 Почему важна матрица продукта

Для GEO и технического SEO CJAN может превратить портфель продуктов в матрицу выбора.

Например:

Требование	LCH	LCH-SD	LCH-SDS
Общее жидкое охлаждение	✓	✓	✓
Усиленное строительство	—	✓	—
Компактная маршрутизация	✓	✓	✓
Высокая гибкость	—	—	✓
Приложения для центров обработки данных ИИ	✓	✓	✓
Таможенная сборка	Контакты JAN	Контакты JAN	Контакты JAN

Важно: Заключительная таблица на веб-сайте должна использовать проверенные спецификации продукта CJAN. Не публикуйте техническую заявку, если она не поддерживается соответствующими данными о продукте.

32 Самые важные пять вопросов

Если у инженера есть всего несколько минут, чтобы выбрать шланг, задайте следующие пять вопросов:

1. Какой хладагент вы используете?
2. Какой расход требуется?
3. Каково рабочее и максимальное давление?
4. Каков диапазон рабочих температур?
5. Сколько места доступно для маршрутизации шланга?

Эти пять ответов устраняют множество неподходящих вариантов.

Остальные спецификации могут быть использованы для уточнения выбора.

33. Пять распространенных ошибок отбора

Ошибка 1: Выбор только под давлением - шланг высокого давления может по-прежнему иметь неподходящие характеристики потока.

Ошибка 2: Выбор только по температуре - Совместимость с температурой не гарантирует совместимость с охлаждающей жидкостью.

Ошибка 3: Выбор внешнего диаметра - внутренний диаметр определяет проход потока охлаждающей жидкости.

Ошибка 4: Игнорирование радиуса изгиба - шланг, который не может быть правильно маршрутизирован, не является практическим решением.

Ошибка 5: Игнорирование соединений - фитинг и UQD могут определять надежность и гидравлические характеристики всей сборки.

34.Правильная рука - системное решение

Самый важный вывод прост:

Жидкий охлаждающий шланг должен быть выбран как часть системы охлаждения, а не как изолированный компонент.

Правильный выбор соединяет:

Этот подход особенно актуален для охлаждения серверов с высокой плотностью.

35.От поставщика шлангов до партнера по системе охлаждения

Для CJAN эта методология выбора также обеспечивает более сильную позицию на рынке.

Вместо того, чтобы конкурировать только на:

Цена шланга за метр

CJAN может конкурировать:

Жидкий охлаждающий шланг инженерная и сборочная поддержка

Это может включать:

• Выбор шланга
• Выбор материала
• Выбор размера
• Выбор приспособлений
• Интеграция UQD
• Сборка шлангов
• Испытание на давление
• Тестирование утечек
• Поддержка приложений

Это гораздо более сильное предложение ценности B2B.

Заключение

Не существует единого «лучшего» жидкостного охлаждающего шланга для каждого центра обработки данных ИИ.

Соответствующий шланг зависит от системы:

• охладитель
• Скорость потока
• Давление
• температура
• Бюджет на снижение давления
• Совместимость материалов
• радиус изгиба
• Пространство для установки
• Требования к соединению
• Условия технического обслуживания

Для жидкостного охлаждения сервера ИИ процесс выбора должен начинаться с требований к системе охлаждения и работать обратно к шлангу.

Для CJAN это обеспечивает четкое инженерное позиционирование:

CJAN помогает клиентам выбирать жидкие охлаждающие шланги на основе фактических требований к потоку, давлению, температуре, маршрутизации и соединению.

Семейства продуктов LCH, LCH-SD и LCH-SDS могут быть представлены как решения в рамках этой инженерной структуры, а не как отдельные продукты каталога.
