Как выбрать правильную жидкую охлаждающую шлангу для серверов ИИ

Выбор жидкого охлаждающего шланга для сервера ИИ — это не просто вопрос соответствия диаметра шланга фитингу.

Современные серверы ИИ могут размещать значительные тепловые нагрузки на систему охлаждения. шланг должен работать как часть полной схемы охлаждающей жидкости, которая может включать холодные пластины, коллекторы, ХДС, фитинги и UQD.

Это делает выбор шланга системным инженерным решением.

Практический процесс выбора должен учитывать охлаждающую жидкость, требуемый расход, рабочее давление, диапазон температур, внутренний диаметр, радиус изгиба, длину шланга, механическую среду и конфигурацию соединения.

Для введения в общий принцип работы центра обработки данных AI жидкостного охлаждения см. Как работает жидкое охлаждение в центрах обработки данных ИИ?

1 Начните с системы охлаждения, а не шланга

Первым шагом является понимание того, где находится шланг в архитектуре охлаждения.

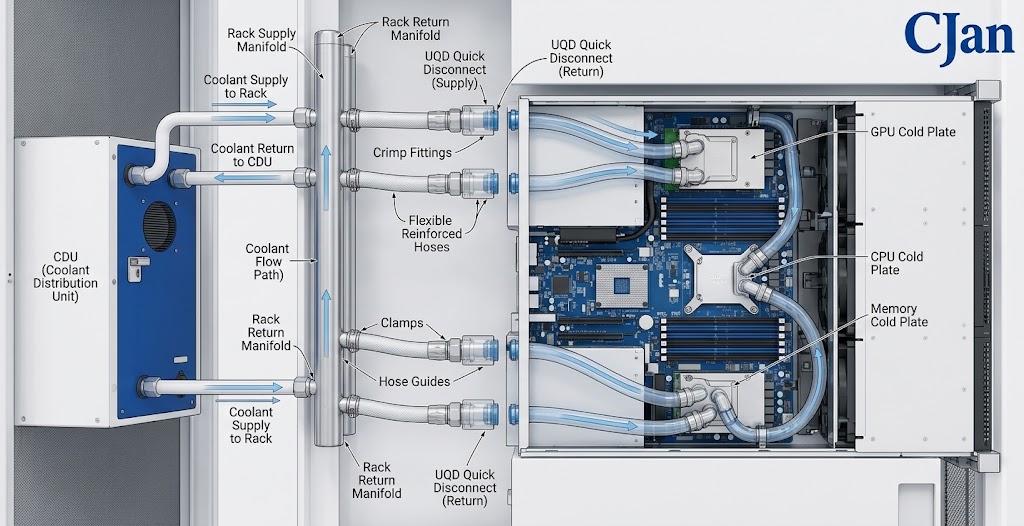

Типичный контур жидкостного охлаждения может соединять ХДС с реечным коллектором, холодными пластинами и другими компонентами охлаждения.

Каждая секция способствует гидравлическим и тепловым характеристикам всей системы.

Поэтому шланг следует выбирать после установления основных системных требований.

2 Подтвердите сначала охлаждение

Совместимость с охлаждением является одной из наиболее важных отправных точек для выбора шланга.

Внутренняя трубка остается в контакте с охлаждающей жидкостью во время работы, потенциально в течение тысяч часов.

Инженерная группа должна определить фактическую формулу охлаждающей жидкости, а не использовать только широкое описание, такое как «водная охлаждающая жидкость».

Соответствующая информация может включать:

• Тип охлаждающей жидкости
• Концентрация воды
• Гликол или другие добавки
• Рабочая температура
• Ожидаемая продолжительность службы
• Требуемый уровень чистоты

Совместимость материалов должна оцениваться в реальных условиях эксплуатации.

Это особенно важно, когда система охлаждения использует состав охлаждающей жидкости, который отличается от стандартной воды или смеси водяного гликоля.

3. определить требуемый охлаждающий поток

Требуемая скорость потока тесно связана с тепловой нагрузкой, которую должна снять система охлаждения.

Для данной архитектуры охлаждения инженерная группа обычно должна установить целевой поток охлаждающей жидкости перед выбором диаметра шланга.

Шланг с подходящим размером соединения все еще может быть непригодным, если его внутренний проход создает чрезмерное гидравлическое сопротивление при требуемой скорости потока.

4.Выберите внутренний диаметр на основе потока

Внутренний диаметр является одним из наиболее заметных спецификаций шланга, но его не следует выбирать изолированно.

Для той же скорости потока уменьшение внутреннего диаметра обычно увеличивает скорость жидкости и гидравлическое сопротивление.

Увеличение диаметра уменьшает скорость и может уменьшить падение давления, но больший шланг также требует большего пространства для установки и может потребовать более крупных компонентов соединения.

Цель состоит в том, чтобы выбрать идентификатор шланга, который соответствует требованиям системы к расходу и сбросу давления, оставаясь при этом практичным для установки.

5.Проверка рабочего и максимального давления

Требования к давлению должны быть определены перед выбором конструкции шланга.

Инженеры должны различать нормальное рабочее давление и максимальное ожидаемое давление.

В соответствующих случаях следует также учитывать переходные условия.

• Нормальное рабочее давление
• Максимальное рабочее давление
• Условия запуска
• Изменения давления, связанные с насосом
• Применимые требования к испытаниям на давление

шланг должен обеспечивать соответствующий запас прочности на основе технических характеристик производителя.

6. Рассмотрим полное падение давления

Потеря давления происходит не только из шланга.

Контур охлаждения может содержать несколько гидравлических ограничений.

• Хозяин
• фитинги
• UQD
• многообразие
• клапаны
• Холодные пластины

Общее падение давления определяет гидравлический спрос на насос.

По этой причине инженеры должны оценивать падение давления шланга при фактической скорости потока при наличии данных.

Связь между диаметром шланга и гидравлическим сопротивлением также обсуждается в соответствующей статье. Каковы основные требования к шлангам для жидкостного охлаждения AI Data Center?

7. Проверьте диапазон рабочих температур

Жидкие охлаждающие шланги могут испытывать различные температуры во время запуска, нормальной работы и отключения.

Важные значения температуры включают:

• Минимальная рабочая температура
• Нормальная температура охлаждающей жидкости
• Максимальная рабочая температура
• Потенциальный цикл температуры

Температура должна учитываться вместе с давлением и химией охлаждающей жидкости.

Не следует автоматически предполагать, что шланг, который хорошо работает при одном температурном состоянии, имеет одинаковую способность давления во всем температурном диапазоне.

8. Оценка гибкости и Бенда Радиуса

Одной из основных причин использования гибкого шланга в охлаждении сервера является гибкость установки.

Стеллажи серверов AI могут содержать плотные расположения графических процессоров, холодных пластин, коллекторов, кабелей и компонентов питания.

Гибкий шланг может упростить маршрутизацию вокруг этих компонентов.

Однако шланг все равно должен оставаться в пределах заданного минимального радиуса изгиба.

Принуждение шланга к чрезмерно плотному изгибу может деформировать внутренний проход и разместить дополнительную механическую нагрузку на соединение.

9. Осторожно рассмотрите длину шланга

Длина шланга должна определяться из фактической компоновки установки.

Слишком короткий шланг может создать напряжение в фитингах.

Длинный шланг может добавить сложность маршрутизации и дополнительное гидравлическое сопротивление.

Конечная длина должна предусматривать:

• Нормальная маршрутизация
• Требуемый радиус поворота
• Движение оборудования
• Собрание толерантности
• Доступ к обслуживанию

10. Тип соединения должен соответствовать архитектуре охлаждения

Шланг является лишь одной частью соединения.

Окончательная сборка может подключаться к холодным пластинам, коллекторам, ХДС или UQD.

Поэтому инженеры должны определить конфигурацию соединения в начале процесса выбора.

Соответствующие параметры могут включать:

• Размер соединения
• Тип соединения
• Идентификатор Хосе
• Фитинговая конфигурация
• Тип UQD
• Доступное пространство для установки

11 Почему выбор UQD должен быть включен в дизайн шланга

UQD обычно используются там, где охлаждающие линии должны быть отключены во время обслуживания или замены оборудования.

Однако UQD также является частью гидравлического пути.

Его внутренний поток может способствовать падению давления.

Поэтому шланг и UQD следует рассматривать как соединенную сборку, а не как два совершенно независимых компонента.

При указании сборки жидкого охлаждающего шланга следует проверить следующее:

• Совместимость Hose
• Совместимость с UQD
• Требование к потоку
• Рейтинг давления
• Диапазон температур
• Размеры соединений

12. Проверьте механическую среду

Охлаждающие шланги центра обработки данных могут испытывать механические условия, отличные от стационарных промышленных шлангов.

Потенциальные факторы включают:

• Повторная установка и удаление
• Движение серверных модулей
• Контакт с окружающими компонентами
• Вибрация
• Ограниченное пространство маршрутизации
• Повторное изгибание

Поэтому конструкция шланга должна соответствовать фактической среде установки.

13. Не игнорируйте подходящую зону

В сборке шланга область соединения может испытывать концентрированные механические нагрузки.

Неправильная маршрутизация может создавать изгибающие или тянущие силы вблизи фитинга.

Хорошей практики установки следует избегать:

• Острые изгибы непосредственно за фитингом
• Скручивание во время установки
• Чрезмерная тяга по оси
• Вынужденное несоответствие

Правильно маршрутизируемый шланг должен иметь достаточно места, чтобы следовать естественному изгибу без передачи чрезмерной нагрузки на соединение.

14.Сравнить материалы шланга по заявке

Различные шланговые материалы могут предложить различные комбинации гибкости, термостойкости, химической совместимости и механических свойств.

Нет единого шлангового материала, оптимального для каждой системы жидкостного охлаждения.

Фактическая охлаждающая жидкость и рабочая среда должны определять окончательный выбор материала.

15.Оценить конструкцию шланга

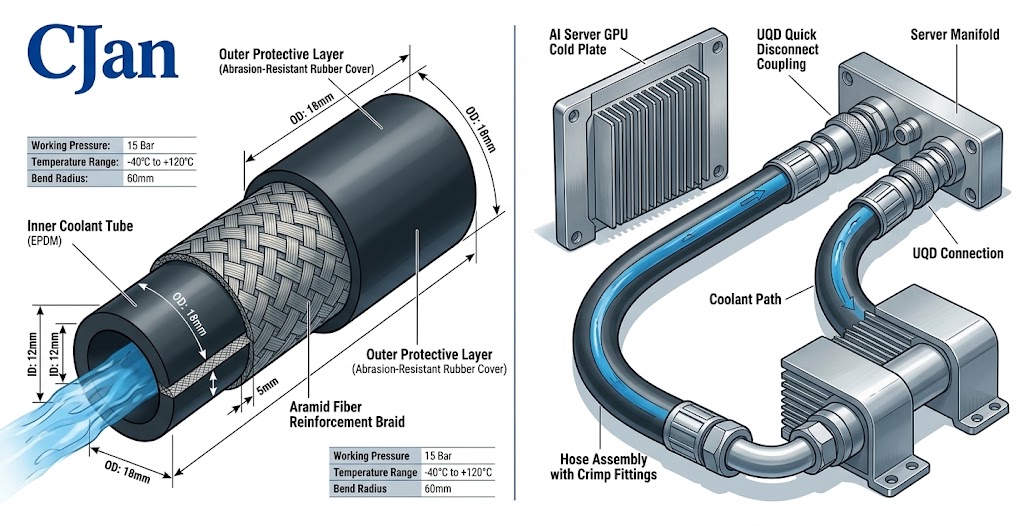

Жидкий охлаждающий шланг может содержать несколько функциональных слоев.

В зависимости от конструкции продукта они могут включать внутренний слой контакта с жидкостью, слой армирования и внешний защитный слой.

Каждый слой может иметь различную функцию.

Внутренний слой управляет контактом охлаждающей жидкости, усиление может способствовать давлению и стабильности размеров, в то время как внешний слой может обеспечить механическую защиту.

16. Эффективность утечек должна оцениваться на уровне сборки

Контроль утечек имеет основополагающее значение для надежности жидкостного охлаждения.

Холодильная сборка может иметь несколько потенциальных точек утечки, включая корпус шланга, подходящий интерфейс, ограниченное соединение и UQD.

Для критических применений тестирование только материала шланга может не дать достаточной информации о готовой сборке.

Полная сборка шланга должна оцениваться в соответствии с фактическими требованиями проекта.

17.Требования к чистоте зависят от применения

Не каждая система охлаждения ЦОД имеет одинаковые требования к чистоте.

Некоторые приложения могут уделять больше внимания внутреннему контролю твердых частиц, производственным остаткам или чистоте жидкости.

Когда чистота важна, процесс производства шлангов и обработки должен рассматриваться как часть оценки поставщика.

18. Рассмотрим долгосрочную стабильность материалов

Жидкие системы охлаждения предназначены для длительной эксплуатации.

Поэтому шланг должен поддерживать требуемую производительность после длительного воздействия охлаждающей жидкости и рабочей среды.

Долгосрочная оценка может включать:

• Материальная стабильность
• Размерные изменения
• Охлаждающая совместимость
• Механическое исполнение
• Температурное воздействие

Фактическое значение каждого фактора зависит от охлаждающей жидкости и конструкции системы.

19. Создайте контрольный список выбора шланга

Структурированный контрольный список может сделать связь с поставщиком более эффективной.

20 Когда вы должны выбрать усиленную жидкую охлаждающую шлангу?

Усиленная конструкция может быть уместной, когда применение требует сочетания сопротивления давлению, гибкости и механической стабильности.

Решение должно основываться на фактических требованиях к давлению, температуре и маршрутизации, а не просто на предположении, что усиленная конструкция всегда лучше.

Для приложений, требующих специального решения для жидкостного охлаждающего шланга, инженеры могут ознакомиться с Жидкий охлаждающий шланг JAN LCH.

21. Сравнение вариантов шлангов для жидкостного охлаждения CJAN

CJAN предлагает несколько вариантов жидкостного охлаждающего шланга, которые могут быть оценены в соответствии с различными системными требованиями.

Спецификации продукта должны быть пересмотрены с учетом фактических требований к охлаждающей жидкости, давлению, температуре, потоку и соединению перед выбором.

22 Почему данные приложения важны при запросе шланга

Поставщик может предоставить более полезную рекомендацию, когда информация о приложении будет заполнена.

Вместо того, чтобы спрашивать только о «холодильном шланге ИИ», предоставьте следующую информацию, когда это возможно:

• Охлаждающее название и формулировка
• Целевой расход
• Рабочее давление
• Максимальное давление
• Диапазон температур
• Необходимый шланг ID
• Требуемая длина шланга
• Тип соединения
• Требования UQD
• Среда установки

Эта информация позволяет оценить шланг как часть полного контура охлаждения.

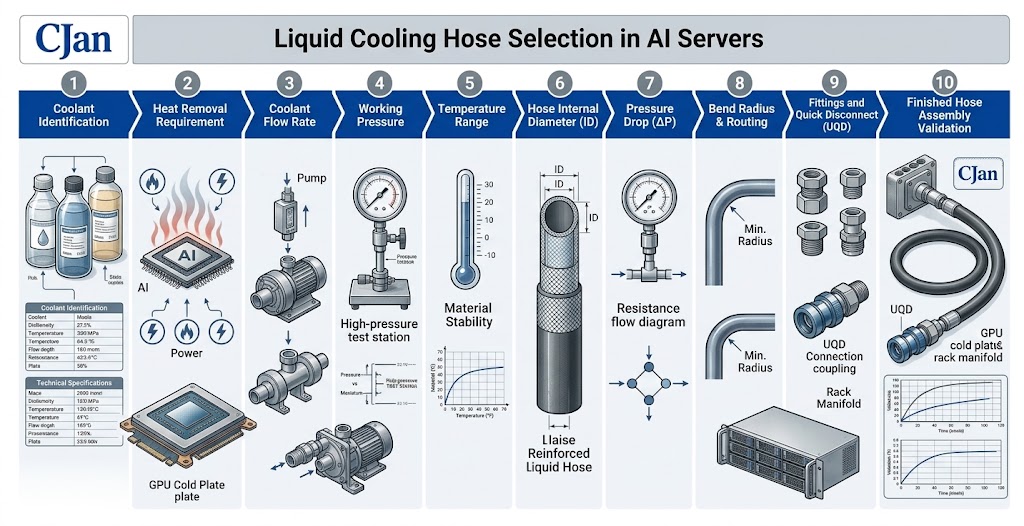

23. Практический процесс выбора хостинга сервера ИИ

Этот процесс помогает предотвратить распространенную ошибку: сначала выбрать шланг и попытаться адаптировать систему охлаждения вокруг него.

24 Что делает хороший AI Data Center жидкостным охлаждающим шлангом?

Подходящий шланг должен обеспечивать сбалансированное сочетание гидравлических, тепловых и механических характеристик.

В практическом плане отбор должен удовлетворять следующим условиям:

• Материал совместим с охлаждающей жидкостью.
• Шланг поддерживает требуемое рабочее давление.
• Шланг может работать в требуемом температурном диапазоне.
• Внутренний диаметр поддерживает необходимый поток охлаждающей жидкости.
• Падение давления приемлемо для системы.
• Шланг может быть маршрутизирован в пределах доступного пространства.
• Можно соблюдать минимальный радиус изгиба.
• Соединение соответствует выбранным фитингам и UQD.
• Готовая сборка может соответствовать требуемой производительности утечки.

25. CJAN Liquid Охлаждение Hose Solutions

CJAN разрабатывает и поставляет шланги для жидкостного охлаждения, включая семейства продуктов LCH, LCH-SD и LCH-SDS.

посвященный Решения для жидкостного охлаждения CJAN Страница предоставляет обзор фокуса приложения жидкостного охлаждения компании.

Для текущего продукта LCH, посетите Жидкий охлаждающий шланг JAN LCH.

Для дополнительных конфигураций шлангов инженеры также могут просмотреть CJAN LCH-SD и CJAN LCH-SDS.

Окончательный выбор продукта должен основываться на фактических условиях применения и последних технических характеристиках.

Заключение

Выбор жидкого охлаждающего шланга для сервера ИИ должен начинаться с системы охлаждения, а не с самого шланга.

Совместимость с охлаждением, скорость потока, давление, температура, внутренний диаметр, падение давления, гибкость, радиус изгиба, длина шланга и конфигурация соединения влияют на окончательный выбор.

Следует также учитывать UQD и фитинги, поскольку они являются частью одной и той же гидравлической и механической сборки.

Для проектов центров обработки данных ИИ наиболее надежным подходом является сначала определение условий эксплуатации, а затем выбор конструкции шланга, которая удовлетворяет этим требованиям.

Портфель жидкостных шлангов CJAN предоставляет варианты LCH, LCH-SD и LCH-SDS для оценки различных требований к системе охлаждения.

Для выбора шланга для конкретного проекта обеспечение охлаждающей жидкости, скорости потока, давления, температуры, размеров и требований к соединению является наиболее эффективной отправной точкой.
