Как предотвратить утечку жидкого охлаждающего шланга в системах центров обработки данных ИИ

В центре обработки данных с жидкостным охлаждением утечка шланга - это больше, чем проблема обслуживания.

Охлаждающие соединения могут быть расположены вблизи серверов, холодных пластин, коллекторов, ХДС и другого чувствительного оборудования, поэтому небольшая утечка может создать операционную проблему, если она не будет обнаружена и быстро устранена.

Предотвращение утечки начинается задолго до установки шланга. Выбор материала, конструкция шланга, конструкция соединения, маршрутизация, установка и валидация - все это играет определенную роль.

Для более широкого обсуждения надежности шланга см. Как давление и температура влияют на надежность жидкостных шлангов охлаждения в центрах обработки данных ИИ.

1.Почему утечка данных вызывает серьезную озабоченность в центрах обработки данных ИИ

Жидкое охлаждение приводит охлаждающую жидкость непосредственно к теплогенерирующим компонентам. Это создает более прямой тепловой путь, чем традиционное воздушное охлаждение, но также вводит жидкие соединения в серверную среду.

В зависимости от архитектуры охлаждения гибкие шланги могут соединять холодные пластины, коллекторы, распределительные блоки и компоненты быстрого отключения.

Поэтому предотвращение утечки является частью общей надежности системы охлаждения.

2 Где может протекать жидкостная система охлаждения?

Утечка не обязательно происходит из самой трубки шланга.

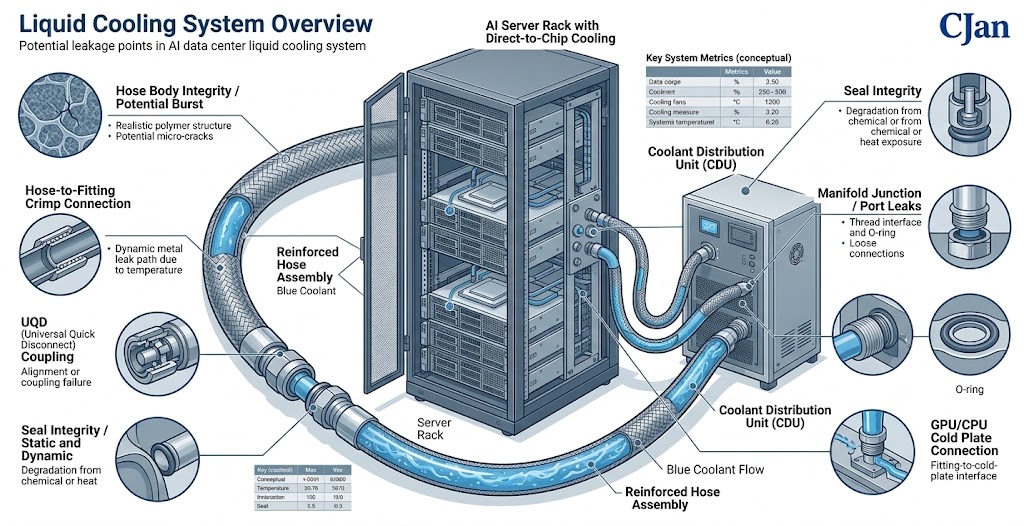

Потенциальные места утечки включают:

• Тело Хосе
• Соединение с пристройкой
• Подключение
• Печать или O-кольцо
• UQD соединение
• Многообразный интерфейс
• Холодная пластина

3.Начните с правильного материала шланга

Выбор материала является первым шагом в предотвращении долгосрочных проблем с шлангом.

Внутренний слой шланга должен соответствовать используемой охлаждающей жидкости и предполагаемому температурному диапазону.

Совместимость материалов не должна определяться только термостойкостью.

Как обсуждалось в Как совместимость с охлаждением влияет на выбор шлангов жидкого охлаждения для центров обработки данных ИИСледует учитывать фактическую форму охлаждающей жидкости и условия воздействия.

4 Подтвердить рабочее давление

Каждый шланг жидкого охлаждения должен быть выбран в соответствии с фактическими требованиями к давлению.

Следует учитывать нормальное рабочее давление, максимальное давление и возможные колебания давления.

Повторные циклы давления могут создавать дополнительную нагрузку на шланг и соединения.

5 Температура также имеет значение

Температура влияет как на шланговые материалы, так и на саму охлаждающую жидкость.

шланг должен соответствовать нормальной рабочей температуре, а также ожидаемому максимальному состоянию.

Тепловой цикл также следует учитывать, когда система охлаждения испытывает повторяющиеся изменения температуры.

Давление и температура должны оцениваться вместе, а не как отдельные характеристики.

6.Используйте правильную конструкцию шланга

Жидкий охлаждающий шланг может содержать несколько функциональных слоев.

Внутренний слой обрабатывает контакт охлаждающей жидкости, в то время как усиление помогает обеспечить механическую прочность, а внешний слой обеспечивает защиту окружающей среды.

Конструкция должна соответствовать давлению, температуре и механическим требованиям предполагаемой системы.

7. Выберите правильный диаметр шланга

Диаметр шлангов обычно выбирают в соответствии с требуемым потоком и гидравлическими характеристиками.

Неподходящий диаметр шланга может увеличить потерю давления и повлиять на работу системы.

Для подробного обсуждения размера, см. Как выбрать правильный размер шланга для охлаждения жидкости для центров обработки данных ИИ.

8. Уделите внимание соединению "Хозяйка-в-Фиттинг"

Соединение между гибким шлангом и фитингом является одной из самых важных областей сборки.

Способ соединения должен быть подходящим для конструкции шланга, конструкции фитинга и требований к применению.

Шланг с соответствующей способностью давления все еще может испытывать утечку, если соединение неправильно собрано.

9.Подключения UQD требуют тщательной установки

UQD обеспечивают практический способ отключения компонентов охлаждения во время технического обслуживания.

Однако каждое отключаемое соединение вводит интерфейс, который должен быть правильно установлен и поддерживаться.

UQD должен быть совместим со сборкой шланга и охлаждающей жидкостью, а соединение должно быть выполнено в соответствии с инструкциями производителя.

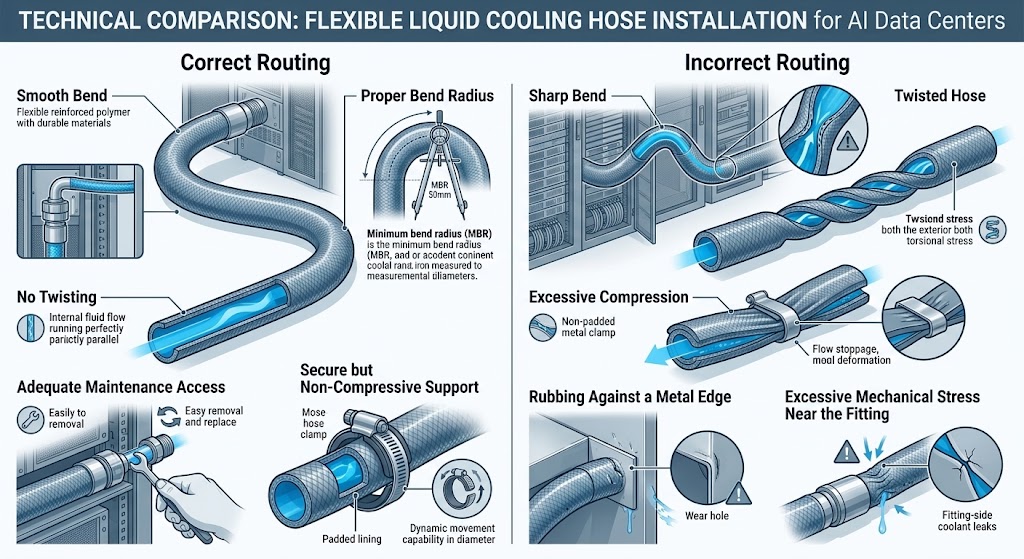

10.Не заставляйте шланг в положение

Геометрия установки может оказывать непосредственное влияние на надежность шланга.

шланг не должен быть скручен или вынужден в чрезмерно плотный изгиб просто для достижения соединения.

Принудительная маршрутизация может создавать ненужные механические нагрузки на корпус шланга или зону соединения.

11 Уважайте требуемого Бенда Радиуса

Гибкие шланги предназначены для изгиба, но каждая конструкция имеет ограничения.

Чрезмерное изгибание может деформировать шланг и увеличить напряжение в сборке.

Во время установки шланг должен поддерживать соответствующий радиус изгиба и не должен быть резко сложен.

12. Избегайте перекручивания шланга

Сгибание и скручивание – это не одно и то же движение.

Иногда шланг может быть пробит через изгиб, оставаясь при этом в нейтральной ориентации.Скручивание шланга вокруг собственной оси может вызвать дополнительное механическое напряжение.

По возможности установка должна позволять шлангу следовать естественным путем без торсионной нагрузки.

13 Предотвращение внешнего ущерба

Хлопья также могут быть повреждены окружающей установочной средой.

Потенциальные источники включают:

• Резкие металлические края
• Повторяющиеся трения
• Зажим в неподходящих местах
• Чрезмерная вибрация
• Контакт с горячими поверхностями
• Неправильная маршрутизация вокруг движущихся компонентов

Внешний защитный слой не следует рассматривать как замену правильной маршрутизации и защиты.

14 Избегать чрезмерных вибраций

Охлаждающее оборудование может генерировать механическую вибрацию через насосы, вентиляторы, клапаны и другие компоненты.

Гибкие шланги могут помочь изолировать движение, но их все равно нужно правильно маршрутизировать.

Если вибрация значительна, сборка шланга должна быть оценена для ожидаемых механических условий.

15. Контроль движения шланга.

Шланг, который свободно перемещается, может втираться в соседние компоненты или неоднократно изгибаться в одном и том же месте.

Подходящие опоры или функции маршрутизации могут помочь поддерживать предполагаемую геометрию шланга.

Однако опоры не должны излишне сжимать или деформировать шланг.

16. Проверьте соединение перед запуском системы

Визуальный осмотр должен быть выполнен перед введением охлаждающей жидкости в систему.

Проверьте это:

• Связи полностью задействованы.
• Шлюпки направляются правильно.
• Никаких острых изгибов нет.
• Видимых повреждений не существует.
• UQD подключены должным образом.
• Фитинги правильно установлены.

17. Испытание давления перед операцией

В тех случаях, когда этого требует конструкция системы, тестирование на давление может помочь выявить проблемы до того, как система охлаждения будет введена в нормальное состояние.

Испытательное давление и процедура должны соответствовать применимым спецификациям шланга, сборки и системы.

18 Тестирование утечек отличается от визуальной инспекции

Визуальный осмотр может выявить очевидные проблемы с установкой, но он не может обнаружить все возможные пути утечки.

В зависимости от требований системы могут быть уместны дополнительные методы тестирования на утечку.

Метод тестирования должен быть выбран в соответствии с архитектурой охлаждения и требуемой производительностью утечки.

19. Не игнорируйте мелкие признаки утечки

Небольшое количество влаги, остатка или неожиданное изменение уровня охлаждающей жидкости не должны автоматически отбрасываться.

Любые признаки утечки должны быть исследованы для определения ее источника.

Причиной может быть проблема соединения, проблема уплотнения, повреждение шланга или другой компонент в петле охлаждения.

20. Проверь всю ассамблею, а не только шланг

Шланг может оставаться визуально неповрежденным, в то время как соединение создает проблему.

По этой причине проверка должна охватывать весь путь жидкости.

компонент	Контрольный фокус
Хозяин	Повреждение, деформация, износ
приспособление	Целостность соединения
печать	Состояние и совместимость
UQD	Вовлечение и уплотнение
многообразный	Состояние интерфейса
Холодная плита	Целостность соединения

21. Доступ к техническому обслуживанию должен учитываться при проектировании

Компоненты жидкого охлаждения могут быть отключены во время обслуживания или замены сервера.

Маршрутизация шланга должна обеспечить достаточный доступ для техников, чтобы проверить и обслуживать соединение, не создавая ненужного напряжения на шланге.

Шланг, к которому трудно получить доступ, может быть неправильно обработан во время технического обслуживания.

22. Избегайте повторного использования компонентов без оценки

Некоторые сборки жидкостного охлаждения предназначены для повторного подключения и отключения, в то время как другие предназначены для другого режима обслуживания.

Поэтому требования к повторному использованию должны быть определены во время проектирования системы.

Там, где это применимо, должны соблюдаться спецификации соединительного цикла производителей UQD и требования к сборке шлангов.

23 Чистота может повлиять на надежность соединения

Жидкие системы охлаждения могут иметь специфические требования к чистоте.

Загрязнение вокруг фитингов, уплотнений или отсоединяющих интерфейсов может помешать надлежащему уплотнению или введению нежелательного материала в петлю охлаждающей жидкости.

Поэтому процедуры сборки и технического обслуживания должны учитывать требования к чистоте, соответствующие системе охлаждения.

24. Контроль давления и температуры во время работы

Мониторинг условий работы может помочь выявить изменения, прежде чем они станут более серьезными проблемами.

Полезные параметры системы могут включать:

• Охлаждающее давление
• Температура охлаждения
• Скорость потока
• Уровень охлаждения
• Сигналы обнаружения утечки

Точная стратегия мониторинга зависит от архитектуры системы охлаждения.

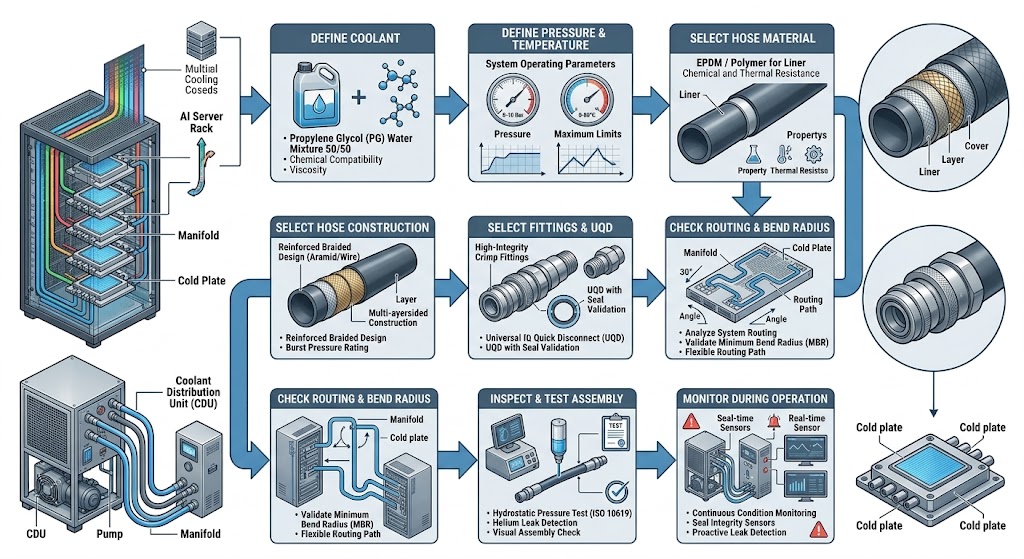

25. Практический процесс предотвращения утечек

Этот подход перемещает предотвращение утечки из задачи реактивного технического обслуживания в инженерный процесс.

26. Пять распространенных причин утечки жидкого охлаждающего шланга

1.Неправильный выбор материала

Материал шланга может не подходить для фактического диапазона охлаждающей жидкости или температуры.

2. Плохое соединение

Неправильно установленное подключение к шлангу или UQD может создать путь утечки.

3. Чрезмерное изгибание или скручивание

Неправильная маршрутизация может создать ненужное механическое напряжение.

4 Внешний ущерб

Резка, острые края или чрезмерная вибрация могут повредить шланг с течением времени.

5. Недостаточная валидация

Проблемы установки или сборки могут остаться незамеченными, если система не будет должным образом проверена или протестирована перед работой.

27.Как надежная защита шлангов и предотвращение утечек работают вместе

Профилактика утечек не должна рассматриваться как отдельная тема от надежности шланга.

Давление, температура, совместимость с охлаждающей жидкостью и механическая маршрутизация влияют на долгосрочную производительность.

Предыдущая статья в этой серии, Как давление и температура влияют на надежность жидкостных шлангов охлаждения в центрах обработки данных ИИ, охватывает эти условия эксплуатации более подробно.

28. Варианты шлангов для жидкого охлаждения CJAN

CJAN обеспечивает конфигурацию жидкого охлаждающего шланга, которая может быть оценена в соответствии с требованиями к охлаждающей жидкости, давлению, температуре, потоку, гибкости и соединению.

Нынешний Жидкий охлаждающий шланг JAN LCH является частью ассортимента продукции для жидкостного охлаждения.

Другие конфигурации включают LCH-SD и LCH-SDS.

Для приложений центра обработки данных ИИ соответствующая конфигурация должна выбираться в соответствии с фактическими требованиями к охлаждающей жидкости, давлению, температуре, скорости потока, пространству установки и подключению.

29. Простой контрольный список перед развертыванием

Проверить	статус
Совместимость с охлаждением подтверждена	требуемый
Подтверждены требования к давлению	требуемый
Подтверждены температурные требования	требуемый
Подтвержден размер шланга	требуемый
Выбранные фитинги	требуемый
Совместимость с UQD подтверждена	Если применимо
Проверенный радиус	требуемый
Маршрутизация проверена	требуемый
Собрание проинспектировало	требуемый
Испытание на утечку/давление завершено	В соответствии с системными требованиями

Заключение

Предотвращение утечки шланга жидкого охлаждения в центре обработки данных ИИ начинается с надлежащей инженерии, а не с ожидания утечки.

Сначала следует определить теплоноситель, давление, температуру и материал шланга. Затем следует выбрать конструкцию шланга, диаметр, фитинги, UQD и маршрутизацию вокруг фактических системных требований.

Не менее важным является качество монтажа.Острые изгибы, скручивание, чрезмерная вибрация, внешняя истиранность и плохо собранные соединения могут подорвать иной подходящий шланг.

Перед развертыванием соответствующая проверка и тестирование могут обеспечить дополнительный уровень уверенности.

Конфигурации CJAN LCH, LCH-SD и LCH-SDS могут быть оценены для приложений жидкостного охлаждения в соответствии с конкретными требованиями к эксплуатации и подключению.

Для получения дополнительной информации, посетите Решения для жидкостного охлаждения CJAN Страница или обзор Жидкий охлаждающий шланг JAN LCH.
