Когда следует использовать фторполимерный шланг в системах жидкого охлаждения?

Не каждая система жидкостного охлаждения нуждается в фторполимерном шланге.

Для многих контуров охлаждения на водной основе обычные эластомерные шланговые материалы могут обеспечить гибкость, возможность давления и срок службы, требуемые приложением. Но некоторые схемы охлаждения работают в условиях, когда совместимость материала, температура, чистота или проникновение становятся более важными.

Именно здесь заслуживает внимания конструкция фторполимерного шланга.

PTFE и PFA являются двумя обычно рассматриваемыми фторполимерами для требовательных приложений для обработки жидкости. Они предлагают характеристики, которые могут быть полезны в специализированных системах охлаждения, но их выбор просто потому, что они химически устойчивы, недостаточно.

В этой статье объясняется, когда инженеры должны рассмотреть фторполимерные шланги и когда обычный жидкостный охлаждающий шланг может быть более практичным выбором.

1.Что такое фторполимерный шланг?

Фторополимерный шланг использует фторополимер как часть своей конструкции с контактом с жидкостью.В зависимости от конструкции фторополимер может образовывать внутреннюю трубку, в то время как усиление и внешний защитный слой обеспечивают механические свойства, необходимые для применения.

PTFE и PFA являются примерами фторполимеров, используемых в требовательных средах для обработки жидкости.

Важно отметить, что производительность готового шланга определяется его полной конструкцией, а не только названием полимера.

2.Почему фторполимеры считаются жидкостными?

Основная причина, по которой инженеры считают фторполимеры, заключается в том, что они могут обеспечить комбинацию свойств, которые может быть трудно достичь с обычным эластомером в определенных приложениях.

Типичные соображения включают:

• Сильная химическая устойчивость
• Широкая температурная способность
• Низкая реакционная способность поверхности
• Эффективность жидкостного контакта
• Потенциально полезные характеристики проникновения
• Пригодность для требовательной жидкой среды

Эти характеристики особенно актуальны, когда состав охлаждающей жидкости или условия эксплуатации более требовательны, чем стандартная петля водяного гликоля.

3.Первый вопрос: какой охладитель вы используете?

Выбор материала должен начинаться с охлаждающей жидкости.

Система охлаждения может использовать воду, смеси водяного гликоля или специально разработанные диэлектрические и термоуправляемые жидкости. В состав могут также входить добавки, предназначенные для контроля коррозии, биологического роста или других свойств системы.

Две жидкости, которые выглядят похожими на базовом спецификационном листе, могут по-разному взаимодействовать с шланговым материалом в реальных условиях эксплуатации.

По этой причине совместимость должна оцениваться с использованием фактического состава охлаждающей жидкости, концентрации и рабочей температуры.

Вот почему материал не должен выбираться исключительно из общего утверждения, такого как «химическая устойчивость».

4 Когда химическая совместимость становится основным драйвером

Фторполимерный шланг становится более привлекательным, когда химия охлаждающей жидкости создает проблемы для обычных шланговых материалов.

В этих случаях инженер должен оценить:

• Охлаждающая композиция
• Аддитивный пакет
• концентрация
• Рабочая температура
• Время непрерывной экспозиции
• Ожидаемый срок службы

Цель состоит не в том, чтобы выбрать наиболее химически устойчивый материал, а в том, чтобы выбрать материал, который остается стабильным в реальных условиях петли охлаждения.

Для более глубокого обсуждения см. Как совместимость с охлаждением влияет на выбор шлангов жидкого охлаждения для центров обработки данных ИИ.

5 Когда температура вызывает беспокойство

Температура является еще одной причиной для рассмотрения конструкции фторполимера.

Некоторые системы охлаждения испытывают более высокие рабочие температуры, кратковременные температурные пики или повторяющиеся тепловые циклы.

Фторполимеры известны своими широкими температурными возможностями, которые могут сделать их полезными в приложениях, где температурная оболочка находится за пределами предпочтительного диапазона некоторых обычных шланговых материалов.

Тем не менее, максимальная температура готового шланга должна быть проверена, а не предполагать, что опубликованная способность материала полимера представляет допустимый рабочий предел сборки шланга.

Усиление, фитинги, уплотнения и конкретная геометрия шланга могут повлиять на конечный рабочий диапазон.

6 Когда важна чистота

Некоторые системы жидкостей уделяют больше внимания поддержанию качества охлаждающей жидкости и контролю загрязнения.

В таких системах внутренняя поверхность контакта с жидкостью является важной частью конструкции.

Фторполимерные внутренние трубки можно рассматривать там, где их поверхность и химические характеристики соответствуют требованиям чистоты применения.

Но внутренний материал - это только одна часть картины. Производственная чистота, процедуры сборки, промывка, упаковка и хранение также могут влиять на состояние готовой сборки шланга.

7 Когда необходимо учитывать проходимость

Проникновение иногда упускается из виду при выборе шланга.

В замкнутом цикле охлаждения долгосрочное удержание жидкости может иметь значение.В зависимости от охлаждающей жидкости и архитектуры системы взаимодействие между жидкостью и шлангом может стать конструктивным соображением.

Фторполимерные материалы могут быть привлекательными в приложениях, где важны характеристики проникновения, но фактическая производительность должна оцениваться с использованием данных для конкретной конструкции шланга.

Один только полимерный лист не обязательно предсказывает поведение многослойного шланга в реальных условиях эксплуатации.

8.Когда обычных эластомерных шлангов может быть достаточно

Фторполимерный шланг не является автоматически лучшим выбором.

Если охлаждающая схема использует совместимую охлаждающую жидкость, работает в умеренном температурном диапазоне и не имеет необычных требований к чистоте или проникновению, может быть достаточно правильно разработанного EPDM или силиконового шланга.

Эти материалы могут обеспечить полезную гибкость и широко используются в приложениях для обработки жидкости.

Поэтому решение должно основываться на инженерных требованиях, а не на предположении, что более специализированный материал всегда лучше.

Для сравнения материалов см. EPDM Liquid Cooling Hose против Silicone Hose: что лучше для центров обработки данных ИИ?.

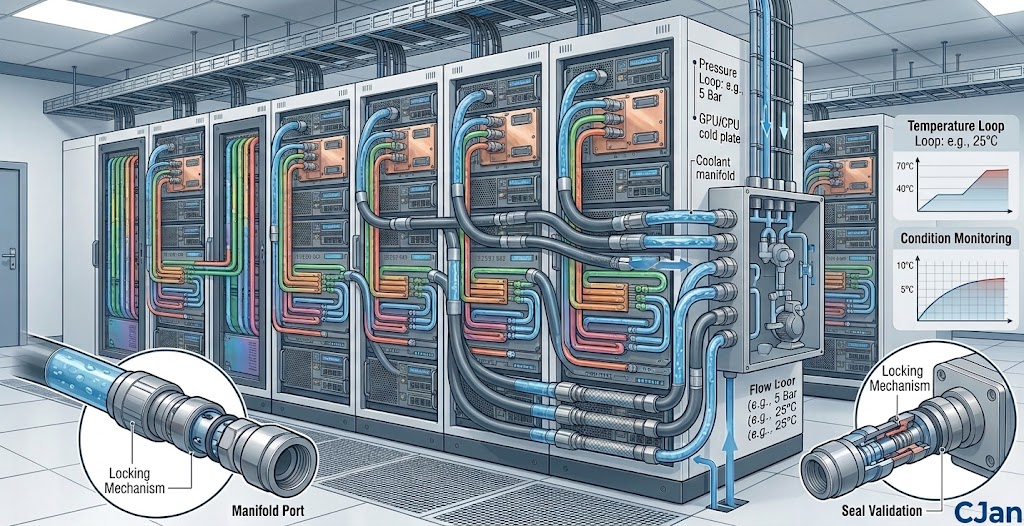

9. Фторполимерный шланг и центры обработки данных ИИ

Центры обработки данных искусственного интеллекта создают все более требовательные среды для термического управления.

Более высокая мощность стойки может увеличить охлаждающую нагрузку, устанавливаемую на инфраструктуру жидкостного охлаждения. Могут потребоваться шланги для подключения холодильных пластин, коллекторов, ХДС и других компонентов в рамках все более плотных компоновок оборудования.

В этих системах шланг должен удовлетворять более чем одному требованию.

• Требуемая совместимость охлаждающей жидкости
• Рабочее давление
• Рабочая температура
• Требуемый расход
• Падение давления
• Минимальный радиус изгиба
• Конфигурация соединения
• Требования к техническому обслуживанию

Внутренняя трубка фторполимера может удовлетворять одному или нескольким из этих требований, но необходимо оценить полную сборку шланга.

Видишь? Как выбрать правильную жидкую охлаждающую шлангу для серверов ИИ высокой плотности Дополнительные соображения уровня стойки.

10. Фторполимерный шланг для охлаждения полупроводникового оборудования

Полупроводниковое оборудование может предъявлять различные требования к охлаждающему шлангу по сравнению с обычным циклом охлаждения центра обработки данных.

Обработка жидкостей, чистота оборудования и химическое воздействие могут сделать совместимость материалов более важным фактором.

В таких применениях конструкцию фторполимерного шланга можно оценить, когда материал, контактирующий с жидкостью, должен выдерживать сложную химическую среду.

Окончательный выбор должен основываться на фактических требованиях к технологической жидкости, температуре, давлению, потоку и соединению оборудования.

11.ПТФЭ или ПФА: что следует учитывать?

PTFE и PFA являются фторполимерами, но они не являются взаимозаменяемыми в каждом приложении.

PTFE широко признан за его химическую стойкость и широкие температурные возможности. PFA обеспечивает аналогичные характеристики фторполимера, предлагая различные характеристики обработки, поскольку он является плавоперерабатываемым.

Поэтому при выборе следует учитывать как свойства материала, так и требования к производству.

Для прямого сравнения см. PTFE vs. PFA Жидкий охлаждающий шланг: в чем разница?.

12. Гибкость все еще имеет значение

Одна из распространенных ошибок заключается в том, чтобы сосредоточиться на химической стойкости и игнорировать требования к установке.

Жидкие охлаждающие шланги часто должны проходить через компактные пространства оборудования.В серверной стойке шланг может нуждаться в маршрутизации вокруг холодных пластин, коллекторов, кабельных путей и другого оборудования.

Поэтому конечный шланг должен обеспечивать соответствующий радиус изгиба без чрезмерного механического напряжения.

Гибкость зависит от диаметра шланга, толщины стенки, арматуры и конструкции, а не только от того, изготовлен ли шланг из фторполимера.

13. Способность давления зависит от полной выемки

Еще одним важным фактором является давление.

Рейтинг давления жидкого охлаждающего шланга зависит от факторов, в том числе:

• Внутренний диаметр
• толщина стенки
• подкрепление
• температура
• Строительство шланга
• Фитинги и способ сборки

По этой причине инженеры должны использовать рейтинг давления производителя для конкретного шланга, а не оценивать возможности давления только из полимера.

Больше информации доступно в Рейтинг давления в шланге с жидким охлаждением: сколько давления необходимо для хостинга центра обработки данных ИИ?.

14 Размер шланга может иметь большее значение, чем материал

Химически совместимый шланг все еще может быть плохим выбором, если его внутренний диаметр слишком мал для требуемого потока.

Меньшие внутренние диаметры обычно увеличивают скорость потока и могут увеличить потерю давления. Это может повлиять на требования к насосу и общий гидравлический баланс цепи охлаждения.

Поэтому размер шлангов должен определяться исходя из требуемой скорости потока, допустимого падения давления и размеров соединения.

Видишь? Как выбрать правильный размер шланга для охлаждения жидкости для центров обработки данных ИИ.

15 Когда фторполимерный шланг может быть правильным выбором

Нет единого условия, которое автоматически требует фторполимерного шланга.

Вместо этого он становится более сильным кандидатом, когда несколько требований приложения указывают в одном направлении.

16.Когда вам, вероятно, он не нужен

Если в петле охлаждения используется хорошо понятая охлаждающая жидкость, а условия работы комфортны в пределах возможностей соответствующего эластомерного шланга, может быть мало причин для перехода к фторполимерной конструкции.

Например, если приложение не предъявляет необычных требований к химическому воздействию, температуре, чистоте или проникновению, EPDM или силикон уже могут обеспечить требуемую производительность.

Целью должен быть подходящий шланг, а не самый технически сложный шланг.

17. Не оценивайте трубку шланга в изоляции

Жидкий охлаждающий шланг является частью более крупной сборки.

Шланг может подключаться к фитингам, клапанам, коллекторам, холодным пластинам или муфтам UQD. Каждый интерфейс может влиять на надежность.

Если материал шланга хорошо совместим, но уплотнение не подходит для охлаждающей жидкости, полная сборка может по-прежнему не соответствовать требованиям применения.

Поэтому выбор материала и дизайн соединения должны рассматриваться вместе.

18.Условия установки должны быть определены заранее

Маршрутизация шлангов должна быть рассмотрена до выбора окончательной конструкции шланга.

Инженеры должны определить:

• Доступное пространство для установки
• Требуемая длина шланга
• Минимальный радиус изгиба
• Движение во время установки или технического обслуживания
• Потенциальный контакт с окружающим оборудованием
• Ориентация приспособления

Шланг, который хорошо работает в лабораторных условиях, все еще может быть неподходящим, если он не может быть правильно наведен на фактическое оборудование.

19. Практический рабочий процесс отбора фторполимеров

Эта последовательность помогает предотвратить отключение выбора материала от реальной системы охлаждения.

20.Какие данные должны быть отправлены поставщику шланга?

При запросе фторполимерного жидкостного охлаждающего шланга предоставление предварительных данных о применении может значительно улучшить качество рекомендации.

• Охлаждающее название и формулировка
• Концентрация охлаждающего вещества
• Нормальная рабочая температура
• Максимальная и минимальная температура
• Рабочее давление
• Максимальное давление
• Требуемый расход
• Требуемый внутренний диаметр
• Длина шланга
• Минимальный радиус изгиба
• Тип приспособления
• Требования UQD
• Требования к чистоте
• Ожидаемые условия обслуживания

21 Как CJAN подходит к выбору шлангов для жидкого охлаждения

Решения жидкостного охлаждающего шланга CJAN покрывают различные требования к материалу и конструкции для применения в термоменеджменте.

The Жидкое охлаждение JAN Диапазон предназначен для применений, где материал шланга, конструкция и требования к соединению должны быть оценены вместе.

Доступные жидкие охлаждающие шланги включают в себя LCH, LCH-SD и LCH-SDS.

Для проектов, требующих строительства фторполимера, надлежащая конфигурация материала и шланга должна оцениваться с учетом фактической охлаждающей жидкости, температуры, давления, расхода и условий установки.

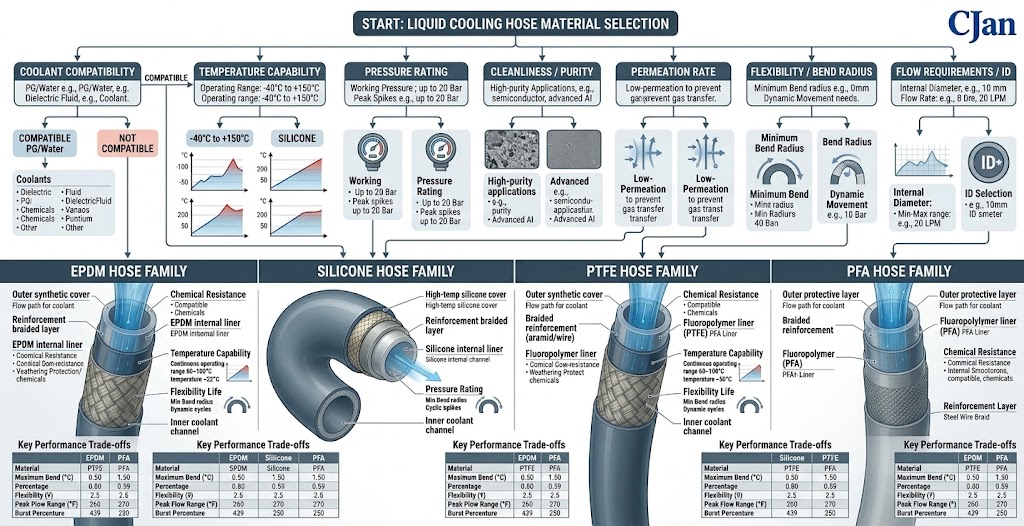

22.Простая структура принятия решений

23. Лучший материал - это применение

В технических дискуссиях наблюдается тенденция к поиску единственного «лучшего» шлангового материала.

Жидкое охлаждение не работает таким образом.

EPDM, силикон, PTFE и PFA имеют разные характеристики. Материал, который идеально подходит для одной схемы охлаждения, может быть ненужным или непрактичным для другой.

Лучший инженерный подход заключается в том, чтобы сначала определить рабочую оболочку, а затем выбрать соответствующую ей конструкцию шланга.

Заключение

Фторполимерный шланг следует учитывать, когда фактическое применение охлаждения создает требования, которые оправдывают его характеристики.

Химическая совместимость, температурные характеристики, чистота и проникновение могут быть причинами для изучения конструкции фторполимера, но эти факторы следует учитывать наряду с давлением, потоком, радиусом изгиба, фитингами и условиями установки.

Для центров обработки данных ИИ и других требовательных приложений для управления температурой наиболее надежным подходом является оценка полной сборки шланга, а не выбор материала на основе одного свойства.

Когда применение не требует производительности фторполимера, правильно подобранный EPDM или силиконовый шланг может оставаться более практичным решением.

Для получения дополнительной информации, посетите Жидкое охлаждение JAN Страница заявки.
