GLOBALСиликоновая жидкая охлаждающая шланг: основные преимущества и ограничения
Силиконовый шланг широко используется в приложениях, где важна гибкость, температура и чистая обработка жидкости. Эти характеристики также делают силикон практическим материалом для некоторых систем жидкостного охлаждения.
Но силикон не является автоматически правильным выбором для каждой схемы охлаждения.
Формулировка охлаждающей жидкости, рабочая температура, давление, скорость потока, требования к проникновению и конструкция шланга влияют на то, подходит ли силиконовый жидкий охлаждающий шланг.

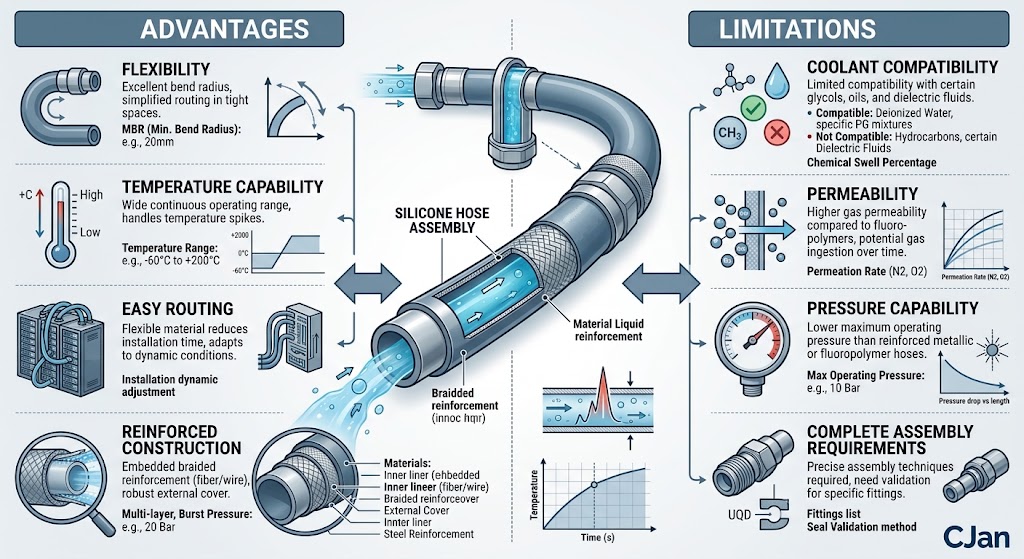

В этой статье рассматривается, где силиконовые жидкие охлаждающие шланги могут быть полезны, какие ограничения должны учитывать инженеры и как силикон сравнивается с другими шланговыми материалами.
1 Почему силикон считается жидким охлаждением
Жидкие системы охлаждения часто требуют шланга, который может быть направлен через ограниченное пространство установки без создания чрезмерного механического напряжения.
Силикон, естественно, гибкий и может удовлетворить многие требования к маршрутизации легче, чем некоторые жесткие или менее гибкие материалы.
Он также может обеспечить полезную температурную способность и доступен в различных конструкциях шлангов, включая усиленные конструкции.
По этим причинам силикон можно рассматривать для таких применений, как:
- Жидкостное охлаждение сервера
- Центр обработки данных тепловое управление
- Охлаждение промышленного оборудования
- Теплоуправление оборудованием
- Другие замкнутые жидкостные системы
2.Строительство имеет большее значение, чем название материала
Силиконовый жидкий охлаждающий шланг — это не просто кусок силиконовой трубки.
Готовый шланг может содержать несколько слоев, предназначенных для обеспечения различных функций.
Внутренний слой обеспечивает текуче-контактную поверхность, в то время как усиление может улучшить способность давления и стабильность размеров.Наружный слой обеспечивает дополнительную защиту от окружающей среды.
Следовательно, два силиконовых шланга с аналогичными размерами могут иметь существенно разные эксплуатационные характеристики.
3.Преимущество: гибкость
Гибкость является одной из наиболее полезных характеристик силиконового шланга для жидкостного охлаждения.
Компоненты охлаждения редко располагаются по идеально прямой линии.Возможно, шлангам придется обходить серверное оборудование, коллекторы, холодные пластины, кабельные пути и структурные компоненты.
Гибкий шланг может упростить установку и уменьшить потребность в жестких секциях трубопроводов в определенных конструкциях.
Однако гибкость не следует путать с неограниченными возможностями изгиба.
Минимальный радиус изгиба производителя всегда должен соблюдаться.
4.Преимущество: Температурная способность
Силиконовые материалы могут работать в относительно широком температурном диапазоне по сравнению со многими обычными резиновыми материалами.
Это может быть полезно, когда система охлаждения испытывает повышенные температуры или повторяющиеся тепловые циклы.
Однако инженеры должны различать температурные возможности силикона как материала и допустимую температуру готового шланга.
Укрепление, фитинги, уплотнения и конструкция шланга могут повлиять на окончательный рабочий предел.
5.Преимущество: Подходит для комплексной маршрутизации шлангов
Современные системы жидкостного охлаждения могут содержать множество точек соединения.
В стойке сервера высокой плотности доступное пространство вокруг компонентов охлаждения может быть ограничено.Шланг, который можно маршрутизировать чисто без резкой деформации, может упростить установку.
Силикон может быть привлекательным в этих ситуациях из-за присущей ему гибкости.
Тем не менее, целью проектирования должна быть контролируемая маршрутизация, а не просто выбор самого мягкого шланга.
6.Преимущество: доступность в армированных конструкциях
Силиконовые шланги могут быть изготовлены с арматурой для улучшения механических характеристик.
В зависимости от конструкции, армирование может помочь шлангу выдерживать внутреннее давление и поддерживать стабильность его размеров во время работы.
Возможные подходы к армированию включают текстильные или другие инженерные армирующие конструкции.
Фактическая мощность давления всегда должна быть взята из спецификации готового шланга.
7.Ограничение: Совместимость с охлаждением должна быть проверена
Силикон не следует выбирать просто потому, что он успешно используется в другом охлаждающем устройстве.
Различные составы охлаждающей жидкости могут вести себя по-разному при воздействии шланговых материалов в течение длительного времени.
Инженеры должны учитывать:
- Охлаждающая композиция
- Добавки
- концентрация
- Рабочая температура
- Продолжительность воздействия
- Ожидаемый срок службы
Совместимость должна оцениваться по фактической жидкости, а не полагаться только на общее описание материала.
Видишь? Как совместимость с охлаждением влияет на выбор шлангов жидкого охлаждения для центров обработки данных ИИ для более детального обсуждения.
8.Ограничение: проницаемость может быть важна
Проницаемость является еще одним фактором, который заслуживает внимания при закрытом цикле жидкостного охлаждения.
Системе охлаждения может потребоваться поддерживать состав охлаждающей жидкости в течение длительного периода обслуживания. В зависимости от конструкции жидкости и системы взаимодействие между охлаждающей жидкостью и шлангом может стать инженерным соображением.
Силикон может иметь более высокую газо- и паропроницаемость, чем некоторые фторполимерные материалы.
Это не делает силикон непригодным для жидкостного охлаждения, но это означает, что проницаемость должна оцениваться, когда важно удержание жидкости или взаимодействие с окружающей средой.
Для требовательных приложений инженеры должны сравнивать данные из фактической конструкции шланга, а не полагаться исключительно на общие свойства материала.
9. Ограничение: Возможность давления зависит от конструкции шланга
Силикон сам по себе не должен рассматриваться как рейтинг давления.
Способность давления готового силиконового шланга зависит от:
- Внутренний диаметр
- толщина стенки
- подкрепление
- Рабочая температура
- Строительство шланга
- фитинги
Поэтому инженеры должны использовать номинальное давление конкретного шланга, а не предполагать, что все силиконовые шланги имеют одинаковые возможности давления.
10.Ограничение: мягкость не то же самое, что надежность
Очень гибкий шланг может быть удобным для установки, но чрезмерная гибкость может создать свои собственные инженерные проблемы.
Если шланг не поддерживается, он может провисать или перемещаться во время установки и обслуживания.
Повторное движение также может поместить дополнительные нагрузки на фитинги.
Поэтому хорошая конструкция шланга уравновешивает гибкость с адекватным усилением, поддержкой и контролем маршрутизации.
Силикон против 11. EPDM для жидкостного охлаждения
Силикон и EPDM являются важными вариантами эластомеров для жидкостного охлаждения, но их свойства различаются.
| Фактор | силиконовый | EPDM |
|---|---|---|
| гибкость | В целом очень хорошо | Хорошо, строительство зависит |
| Температурная способность | Широкий, зависимый от применения | Широкий, зависимый от применения |
| Охлаждающая совместимость | Должен быть проверен | Должен быть проверен |
| проницаемость | Может быть соображение | Зависимое от применения |
| Способность к давлению | Строительство зависимое | Строительство зависимое |
| Типичный выбор водителя | Гибкость и температурные требования | Совместимость с охлаждением и общие системные требования |
Ни один из материалов не является универсально лучшим. Правильный выбор зависит от реальных условий охлаждения.
Видишь? EPDM Liquid Cooling Hose против Silicone Hose: что лучше для центров обработки данных ИИ?.
12. Silicone vs. PTFE и PFA
Фторполимеры, такие как PTFE и PFA, часто рассматриваются, когда важна химическая устойчивость, свойства контакта с жидкостью или другие требовательные требования.
Силикон, с другой стороны, может быть привлекательным, когда гибкость и температура являются основными приоритетами.
Поэтому решение должно начинаться с требований приложения, а не с простого рейтинга материалов.
Для получения дополнительной информации о выборе фторполимера, см. Когда следует использовать фторполимерный шланг в системах жидкого охлаждения?.

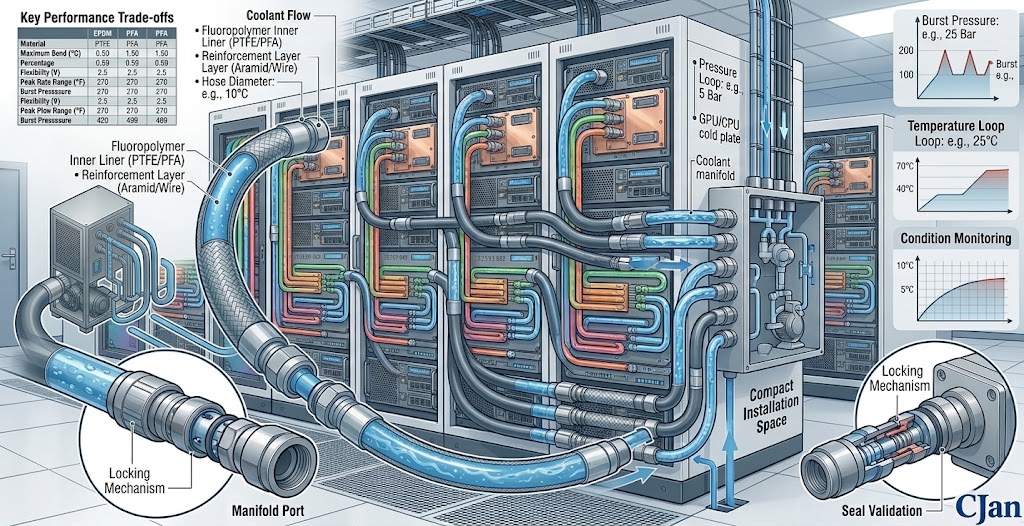

13. Силиконовый шланг для охлаждения AI Data Center
Охлаждение центров обработки данных ИИ обеспечивает сочетание гидравлических и механических требований.
Более высокие охлаждающие нагрузки могут потребовать значительного потока охлаждающей жидкости, в то время как макеты стойки высокой плотности могут затруднить маршрутизацию шланга.
Для силиконового шланга инженеры должны рассмотреть:
- Охлаждающая совместимость
- Требуемый расход
- Внутренний диаметр
- Падение давления
- Рабочая температура
- Рейтинг давления
- Минимальный радиус изгиба
- Конфигурация соединения
Шланг должен быть выбран как часть полного контура охлаждения, а не как изолированный компонент.
Для приложений с стойкой высокой плотности см. Как выбрать правильную жидкую охлаждающую шлангу для серверов ИИ высокой плотности.
14 Силиконовый шланг и охлаждающий поток
Выбор материала сам по себе не определяет гидравлические характеристики.
Внутренний диаметр и длина шланга могут оказать значительное влияние на потерю давления.
Если силиконовый шланг слишком мал для требуемого расхода, результирующее падение давления может увеличить требования к насосу и повлиять на баланс системы.
Поэтому инженеры должны рассчитать требования к расходу перед завершением размеров шлангов.
15. Силиконовый нос Bend Radius
Гибкая маршрутизация является одной из причин, по которой силикон рассматривается для жидкостного охлаждения, но минимальный радиус изгиба все еще должен соблюдаться.
Слишком плотно согнутый шланг может испытывать локальное напряжение, деформацию или дополнительную нагрузку на фитинги.
Маршрутизация должна обеспечивать плавный изгиб, а не заставлять шланг за острым углом.
Это особенно важно, когда несколько шлангов установлены близко друг к другу.
Для получения дополнительной информации см. Жидкостный охлаждающий шланг Bend Radius: почему гибкость важна для серверов ИИ.
16. Вопросы проектирования соединений
Силиконовый шланг является только одной частью охлаждающего соединения.
Фитинги, уплотнения, зажимы или сжатые соединения и быстрые отключения влияют на надежность готовой сборки.
Когда используются соединения UQD, компоненты шланга, соединения и уплотнения должны оцениваться как полное соединение.
Видишь? Жидкая охлаждающая розетка: как выбрать UQD-связи для серверов ИИ.
17 Как силиконовый шланг может поддерживать техническое обслуживание
Жидкие системы охлаждения должны быть доступны для проверки и технического обслуживания.
Гибкий шланг может упростить доступ к компонентам в некоторых компоновках оборудования, особенно там, где жесткие трубопроводы ограничивают движение.
Однако доступ к обслуживанию не должен приводить к повторному изгибу или скручиванию шланга.
Если соединение часто отключается, для ожидаемого цикла обслуживания следует выбрать установку и конструкцию UQD.
18.Признаки того, что силиконовый шланг не может быть правильным выбором
Силикон может заслужить пересмотр, если приложение имеет такие требования, как:
- Высокотребовательная химия охлаждающей жидкости
- Строгие пределы проникновения
- Очень специфические требования к контакту с жидкостью
- Требования к давлению за пределами выбранной конструкции
- Условия установки за пределами спецификации изгиба шланга-радиуса
- Проблемы совместимости, которые невозможно решить с помощью тестирования
В этих ситуациях инженерам может потребоваться сравнить конструкции EPDM, PTFE, PFA или других специализированных шлангов.
19. Практический контрольный список выбора силиконовых шлангов
Эта последовательность помогает гарантировать, что выбор материала не отключается от реальных условий эксплуатации.
20.Какая информация должна быть предоставлена поставщику шланга?
Для проекта силиконового жидкого охлаждающего шланга полезна следующая информация:
- Тип охлаждающей жидкости
- Концентрация охлаждающего вещества
- Рабочая температура
- Максимальная и минимальная температура
- Рабочее давление
- Максимальное давление
- Требуемый расход
- Внутренний диаметр шланга
- Требуемая длина
- Минимальный радиус изгиба
- Тип приспособления
- Требования UQD
- Требования к чистоте
- Ожидаемые условия обслуживания
21 Как CJAN подходит к выбору шлангов для жидкого охлаждения
CJAN разрабатывает решения для жидкостных охлаждающих шлангов для приложений, где необходимо учитывать требования к материалу, конструкции и соединению.
The Жидкое охлаждение JAN Ассортимент применения охватывает шланговые решения для систем термоуправления.
Текущие продукты жидкостного охлаждения включают LCH, LCH-SD и LCH-SDS.
Для применения силиконовых шлангов подходящую конструкцию следует выбирать в соответствии с охлаждающей жидкостью, давлением, температурой, расходом и условиями установки.
22.Выбор силиконовых шлангов: сбалансированный подход
Самый сильный аргумент в пользу силикона обычно исходит из сочетания требований, а не из одного изолированного свойства.
| Требование | Силиконовое рассмотрение |
|---|---|
| Гибкая маршрутизация | Часто сильный кандидат |
| Тепловой велосипед | Оценка фактической конструкции шланга |
| Требуется химия охлаждающей жидкости | Требуется тестирование совместимости |
| Чувствительная к проникновению система | Требует тщательной оценки |
| Высокое давление | Обзор спецификаций усиленного шланга |
| Компактная маршрутизация стойки | Оценить радиус изгиба и усиление |
23 Силикон — это инструмент, а не универсальный ответ
Наиболее полезным способом оценки силиконового жидкого охлаждающего шланга является рассмотрение его в качестве одного из вариантов в более широком процессе выбора материала.
Силикон может обеспечить ценное сочетание гибкости и температурной способности.В то же время другие материалы могут обеспечить преимущества в химической стойкости, проницаемости или других специализированных требованиях.
Окончательный выбор должен отражать фактическую систему охлаждения, а не общее предпочтение одного материала.
Заключение
Силиконовый жидкий охлаждающий шланг может быть практичным решением, в котором важны гибкость, температурные возможности и требования к установке.
Следует также понимать его ограничения. Совместимость с охлаждением, проницаемость, возможность давления и полная конструкция шланга должны быть рассмотрены до того, как шланг будет указан.
Для центров обработки данных ИИ, промышленного терморегулирования и других применений жидкостного охлаждения правильный подход заключается в согласовании конструкции шланга с полной операционной оболочкой.
Силикон может быть правильным выбором для одной системы, в то время как EPDM, PTFE, PFA или другая конструкция может быть лучше подходит для другой.
