PTFE vs. PFA Жидкий охлаждающий шланг: в чем разница?

Фторполимерные шланги не являются первым вариантом, который приходит на ум для каждой системы жидкостного охлаждения. Но когда охлаждающая цепь предъявляет требования к химическому составу, температуре или чистоте, PTFE и PFA могут стать важными кандидатами.

ПТФЭ и ПФА относятся к семейству фторполимеров и имеют несколько полезных характеристик.При этом их характеристики обработки, гибкость, проницаемость и соображения применения не идентичны.

Для инженеров, определяющих жидкостный охлаждающий шланг, поэтому вопрос заключается не только в том, является ли PTFE или PFA «лучшим» материалом.

Для более широкого сравнения материалов см. EPDM vs. Silicone vs. PTFE: какой материал лучше всего подходит для жидкого охлаждения?.

1 Зачем сравнивать ПТФЭ и ПФА?

Жидкие системы охлаждения могут работать при различных комбинациях температуры, давления, химии жидкости и ограничений установки.

В простых системах на водной основе может быть достаточно обычных эластомерных шлангов.Для более требовательных применений может потребоваться фторополимерная внутренняя трубка или специализированная многослойная конструкция.

PTFE и PFA часто рассматриваются, когда инженерам нужны такие свойства, как:

• Высокая химическая устойчивость
• Широкий температурный потенциал
• Низкое взаимодействие со многими жидкостями
• Хорошая устойчивость к коррозионно-связанным жидким средам
• Низкая реакционная способность поверхности

Эти характеристики могут быть полезны, но их всегда следует оценивать с учетом фактических требований к охлаждающей жидкости и системе.

2.Что такое ПТФЭ?

PTFE, или политетрафторэтилен, является фторполимером, известным своей химической стойкостью и широкими температурными возможностями.

Он имеет относительно низкую поверхность трения и используется во многих требовательных приложениях для обработки жидкости.

Для жидкостного охлаждения PTFE можно рассматривать, когда совместимость с жидкостью и температурные характеристики являются важными факторами проектирования.

Однако механические свойства шланга PTFE зависят от его размеров, конструкции стен и арматуры.

3.Что такое PFA?

PFA, или перфторалкокси полимер, является еще одним фторполимером, используемым в требовательных средах для обработки жидкости.

Как и PTFE, PFA обладает высокой химической стойкостью и широкими температурными возможностями.

Одним из практических отличий является то, что PFA является плавоперерабатываемым, что дает производителям большую гибкость в производстве определенных геометрий труб и конструкций.

Его свойства могут сделать PFA привлекательным в приложениях, где химическая устойчивость должна сочетаться с конкретными требованиями к трубам или шлангу.

4. PTFE vs. PFA с видом

Фактор	ПТФЭ	ПФА
Материальная семья	фторполимер	фторполимер
Химическая устойчивость	Отлично подходит для многих требовательных жидкостей	Отлично подходит для многих требовательных жидкостей
Температурная способность	Широкий, зависимый от применения	Широкий, зависимый от применения
гибкость	Сильно зависит от конструкции шланга	Сильно зависит от конструкции шланга
обработка	Обычно обрабатывается иначе, чем плавоперерабатываемые полимеры	Расплавляемый
Применение	Требуемые приложения для обработки жидкости	Требуемые приложения для обработки жидкости

Это сравнение следует рассматривать как обзор на уровне материала, а не гарантию производительности для конкретного шланга.

5 Химическая устойчивость

Химическая стойкость является одной из основных причин, по которым инженеры рассматривают фторполимеры.

PTFE и PFA могут противостоять широкому спектру химических веществ, что ценно в системах, где жидкая среда более требовательна, чем обычная вода или гликольные петли.

Однако «химически устойчивый» не означает совместимый со всеми возможными хладагентами при любых условиях.

Следует учитывать фактический состав жидкости, концентрацию, температуру и время воздействия.

6. Температурные характеристики

Как PTFE, так и PFA связаны с широкими температурными возможностями по сравнению со многими обычными эластомерами.

Это может быть полезно, когда контур жидкого охлаждения испытывает повышенные температуры или значительный тепловой цикл.

Фактический рабочий предел, однако, относится к полной сборке шланга, а не только к названию полимера.

Укрепление, фитинги, уплотнения и другие строительные элементы могут иметь разные пределы.

7 Гибкость – это вопрос строительства

Заманчиво предположить, что все фторполимерные шланги ведут себя аналогично.На практике гибкость может существенно различаться между конструкциями шлангов.

Толщина стен, диаметр, армирование и многослойная конструкция влияют на то, как изгибается шланг.

Это имеет значение в центрах обработки данных ИИ, потому что охлаждающие соединения могут помещаться вокруг серверов, холодных пластин, коллекторов и стойочной инфраструктуры.

Поэтому фторполимерный шланг следует оценивать с использованием его фактической спецификации изгиба-радиуса.

8. PTFE и PFA в системах охлаждения высокой плотности

По мере увеличения плотности вычислений ИИ системы охлаждения имеют меньше физического пространства для маршрутизации.

Шкафы могут нуждаться в соединении компонентов, не мешая соседнему оборудованию или создавая чрезмерное механическое напряжение.

Поэтому выбор материала и конструкцию шланга следует рассматривать вместе.

Видишь? Как выбрать правильную жидкую охлаждающую шлангу для серверов ИИ высокой плотности для более широкого обсуждения требований к стойкам высокой плотности.

9. PTFE против PFA для совместимости с охлаждением

Для обоих материалов совместимость должна подтверждаться с использованием фактической охлаждающей жидкости, а не только общей диаграммы материалов.

Современные охлаждающие жидкости могут содержать добавки, предназначенные для контроля коррозии, биологического роста или других свойств жидкости.

Эти добавки могут изменить картину совместимости.

Поэтому надлежащая оценка должна включать:

• Химия охлаждающей жидкости
• Аддитивный пакет
• концентрация
• Рабочая температура
• Продолжительность воздействия
• Условия давления

10. Рассмотрение вопроса о проникновении

Проникновение может иметь значение в системах охлаждения замкнутого цикла, где важно поддерживать состояние охлаждающей жидкости в течение длительных периодов времени.

Поведение проницаемости материала шланга может влиять на удержание жидкости и взаимодействие между контуром охлаждения и его средой.

Когда это критический параметр конструкции, инженеры должны сравнивать измеренные данные для конкретной конструкции шланга, а не полагаться только на общие свойства полимера.

11. Чистота и качество жидкости

Некоторые системы термоменеджмента предъявляют строгие требования к чистоте охлаждающей жидкости.

В таких применениях может быть уместным материал внутренней трубки, производственный процесс, процедура очистки и упаковка.

ПТФЭ или ПФА могут быть рассмотрены, когда фторполимерная флюидно-контактная поверхность является желательной, но полный процесс изготовления и валидации все еще должен быть рассмотрен.

12. Способность оказывать давление

ПТФЭ и ПФА не следует сравнивать исключительно по их полимерным свойствам, когда давление является основной проблемой.

Возможности давления шланга зависят от его диаметра, толщины стенки, армирования, температуры и конструкции сборки.

Таким образом, усиленный фторполимерный шланг может иметь существенно отличающиеся характеристики давления от не армированной трубки.

Для выбора давления см. Рейтинг давления в шланге с жидким охлаждением: сколько давления необходимо для хостинга центра обработки данных ИИ?.

13. Усиление может изменить производительность шланга

Когда гибкость и сопротивление давлению должны быть сбалансированы, армирование становится важной частью конструкции шланга.

Укрепляющий слой может способствовать способности давления и стабильности размеров, в то время как внутренний слой фторполимера обеспечивает поверхность контакта с жидкостью.

Этот многослойный подход часто более полезен, чем оценка ПТФЭ или ПФА в качестве изолированных материалов.

14. PTFE vs. Обработка PFA

Одним из важных различий на материальном уровне является обработка.

ПТФЭ, как правило, обрабатывается иначе, чем фторполимеры, перерабатываемые в расплаве, в то время как ПФА может быть обработана в расплаве.

Это различие может влиять на методы производства и типы геометрии труб или конструкций, которые могут быть изготовлены.

Для клиента практический вопрос заключается в том, может ли конечный шланг достичь требуемых размеров, допусков и производительности, а не просто какой полимер имеет более привлекательную спецификацию материала.

15. Характеристики поверхности

Поверхности фторполимеров обычно характеризуются низкой поверхностной энергией и низким трением.

Для приложений обработки жидкости эти характеристики могут быть полезны в определенных конструкциях.

Тем не менее, чистота системы, поведение жидкости и геометрия шланга остаются важными для фактической производительности охлаждающего контура.

16. Поток и внутренний диаметр

Выбор между PTFE и PFA не устраняет необходимости в правильном размере шланга.

Внутренний диаметр влияет на скорость потока и потерю давления.

Шланг с отличной совместимостью материала все еще может быть непригодным, если его внутренний диаметр создает чрезмерное падение давления для требуемого расхода.

Для определения размеров, см. Как выбрать правильный размер шланга для охлаждения жидкости для центров обработки данных ИИ.

17. Бенд Радиус и установка

Фторполимерные шланги следует маршрутизировать в соответствии с их заданным радиусом изгиба.

Резкие изгибы могут вводить механическое напряжение, влиять на форму шланга и накладывать дополнительные нагрузки на фитинги.

Таким образом, в плотной стойке сервера следует рассмотреть пространство для установки до завершения диаметра шланга и конструкции.

18. Фиттинги так же важны, как трубка

Шланг не работает как изолированный компонент.

Фитинги, уплотнения и соединения UQD являются частью полного жидкостного пути.

При использовании фторполимерного шланга инженеры должны убедиться, что система соединения подходит для той же рабочей температуры, давления и охлаждающей жидкости.

Совместимый шланг, подключенный к неподходящему фитингу, не создает надежной сборки.

19. PTFE vs. PFA для приложений центров обработки данных ИИ

Для охлаждения центра обработки данных ИИ фторполимерные шланги могут рассматриваться, когда приложение имеет конкретные требования, которые делают их привлекательными по сравнению с обычными эластомерными шлангами.

Потенциальные соображения включают:

• Химия охлаждения
• Диапазон температур
• Чистота жидкости
• Требования к проникновению
• Давление
• гибкость
• Доступное пространство для установки

Материал должен быть выбран на основе фактической системы, а не просто потому, что он классифицируется как фторполимер.

20. PTFE vs. PFA для полупроводникового охлаждения

Фторполимерные материалы также имеют отношение к полупроводниковому оборудованию, где совместимость и чистота жидкости могут быть важными соображениями.

Требования к полупроводниковому охлаждению могут отличаться от требований центра обработки данных ИИ, даже если обе системы используют жидкостное охлаждение.

Вот почему выбор шланга должен начинаться с условий процесса и спецификации жидкости.

CJAN также работает со специализированными приложениями для обработки жидкости, где конструкции фторполимерных шлангов могут быть оценены в соответствии с требованиями проекта.

21.Когда ПТФЭ можно считать

PTFE может рассматриваться, когда для применения требуется слой фторполимера с жидкостным контактом с сильной химической стойкостью и широкой температурной способностью.

Это может быть особенно актуально, когда жидкая среда требовательна, а совместимость является основным фактором проектирования.

Конечная конструкция шланга должна быть проверена на давление, гибкость, радиус изгиба и требования к соединению.

22.Когда ПФА может быть рассмотрена

PFA может быть рассмотрена для применений, требующих химической стойкости фторполимера вместе с производственными характеристиками, связанными с фторполимером, обрабатываемым расплавом.

Его пригодность зависит от фактической геометрии, температуры, давления, охлаждающей жидкости и требований к производительности.

Как и в случае с PTFE, окончательное решение должно основываться на полной спецификации шланга.

23. Всегда ли PTFE или PFA заменяют EPDM или силикон?

Нет.

Фторполимеры могут предложить ценные свойства, но эти свойства не требуются в каждой системе жидкостного охлаждения.

Для многих обычных контуров охлаждения соответствующий EPDM или силиконовый шланг может обеспечить требуемую производительность с более простой и экономичной конструкцией.

Поэтому материал должен выбираться в соответствии с приложением, а не в соответствии с иерархией материалов.

Видишь? EPDM vs. Silicone Liquid Cooling Hose: что лучше для центров обработки данных ИИ?.

24. Практическая матрица отбора

Требование	ПТФЭ	ПФА
Химическая устойчивость	Сильный кандидат для требовательной жидкой среды	Сильный кандидат для требовательной жидкой среды
температура	Широкие возможности, зависимые от приложения	Широкие возможности, зависимые от приложения
гибкость	Строительство зависимое	Строительство зависимое
проникновение	Оценка конкретного строительства	Оценка конкретного строительства
Давление	Зависит от усиления и размеров	Зависит от усиления и размеров
обработка	Различные требования к обработке	Расплавляемый
Последний выбор	На основе полных требований к применению

25 Что инженеры должны требовать от поставщика шлангов

При оценке жидкостного охлаждающего шланга PTFE или PFA поставщику должно быть предоставлено достаточно информации, чтобы сделать содержательную рекомендацию.

• Тип и состав охлаждающего вещества
• Эксплуатационная и максимальная температура
• Эксплуатация и максимальное давление
• Требуемый расход
• Внутренний диаметр шланга
• Требуемая длина
• Минимальный радиус изгиба
• Требования к фитингу
• Требования UQD
• Требования к чистоте
• Соображения в отношении проникновения

26. Фторполимер CJAN и возможности охлаждения жидкостей

CJAN предоставляет решения для шлангов, охватывающие различные требования к материалу и конструкции для приложений для обработки жидкости.

Для применения жидкостного охлаждения, Жидкое охлаждение JAN Диапазон включает в себя конфигурации шлангов, предназначенные для применения в тепловом управлении.

Нынешний Жидкие охлаждающие шланги LCH, LCH-SD и LCH-SDS Продукты могут быть оценены в соответствии с требованиями проекта.

Если требуется фторполимерный материал, следует выбирать соответствующую конструкцию шланга на основе охлаждающей жидкости, температуры, давления, потока и условий соединения, а не только названия материала.

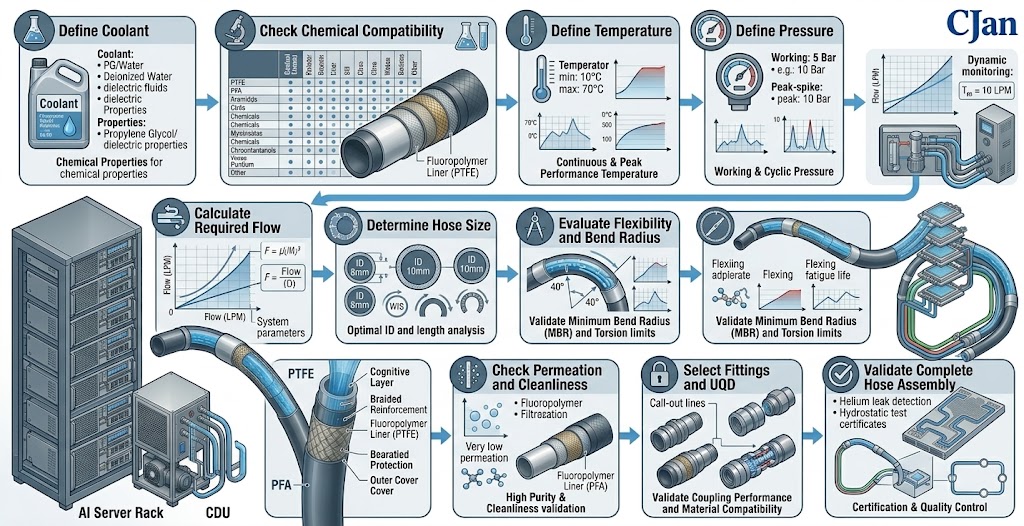

27. Лучший процесс отбора PTFE против PFA

Этот подход поддерживает подбор материала, подключенного к фактической системе охлаждения.

28. Заключительные соображения

PTFE и PFA являются важными вариантами фторполимеров для требовательных приложений для обработки жидкости.

Их сходство делает их привлекательными для применений, требующих высокой химической стойкости и широких температурных возможностей, в то время как их различия могут влиять на производство и окончательную конструкцию шланга.

Для жидкостного охлаждения центра обработки данных ИИ правильный выбор должен основываться на требованиях к охлаждающей жидкости, температуре, давлению, потоку, гибкости, чистоте, проникновению и соединению.

Иными словами, наилучший материал определяется не только диаграммой сравнения материалов. Он определяется тем, насколько хорошо работает полная сборка шланга в фактической системе охлаждения.

Заключение

PTFE и PFA могут обеспечить ценные эксплуатационные характеристики для требовательных приложений жидкостного охлаждения.

PTFE широко известен своей химической стойкостью и широкими температурными возможностями, в то время как PFA предлагает аналогичные характеристики фторполимера вместе с преимуществами плавоперерабатываемого производства.

Для инженеров, выбирающих жидкий охлаждающий шланг, наиболее важным шагом является оценка полного применения, а не выбор между двумя названиями материалов в отдельности.

Совместимость с охлаждением, температура, давление, поток, радиус изгиба, проникновение, чистота, фитинги и требования UQD должны быть рассмотрены до окончательного выбора.
