Как совместимость с охлаждением влияет на выбор шлангов жидкого охлаждения для центров обработки данных ИИ

В центре обработки данных с жидкостным охлаждением охлаждающая жидкость не просто проходит через шланг, она остается в контакте с внутренним слоем шланга на протяжении всего срока службы системы охлаждения.

Это делает совместимость охлаждающей жидкости важной частью выбора шланга.

шланг может иметь подходящие значения давления и температуры и по-прежнему требует дополнительной оценки, если его смачиваемый материал не подходит для используемой охлаждающей жидкости.

Для основных размеров шланга, см. Как выбрать правильный размер шланга для охлаждения жидкости для центров обработки данных ИИ.

1.Что означает охлаждающая совместимость?

Совместимость с охлаждением описывает, могут ли материалы, контактирующие с охлаждающей жидкостью, поддерживать свои необходимые физические и функциональные свойства во время работы.

Для жидкого охлаждающего шланга наиболее важной областью обычно является внутренний слой контакта с жидкостью.

Оценка должна также учитывать фитинги, уплотнения, UQD и другие смоченные компоненты в полной сборке.

Таким образом, совместимость является предметом рассмотрения на уровне сборки, а не свойством только названия шланга.

2 Почему охлаждающая совместимость имеет значение для охлаждения ИИ

Системы охлаждения центров обработки данных ИИ предназначены для непрерывной работы и могут работать в течение длительного времени при относительно стабильных тепловых нагрузках.

Ожидается, что шланг будет поддерживать свою механическую целостность, неоднократно подвергаясь воздействию охлаждающей жидкости, изменениям температуры и давлению системы.

Если совместимость материала не оценивается должным образом, последствия могут включать изменения свойств материала, риск утечки или сокращение срока службы.

По этой причине совместимость охлаждающей жидкости относится к первоначальной инженерной спецификации.

3.Начните с фактического охлаждения

Первым шагом является определение охлаждающей жидкости, используемой системой охлаждения.

Не думайте, что все охлаждающие жидкости на водной основе ведут себя одинаково.

Фактический состав может содержать добавки, предназначенные для контроля коррозии, биологического роста или других эксплуатационных характеристик.

Эти добавки могут изменить химическую среду, испытываемую шлангом.

4. Охладители на водной основе

Системы охлаждения на водной основе широко используются, поскольку вода имеет благоприятные теплопередающие характеристики.

Однако охлаждающая жидкость, используемая в коммерческой петле охлаждения, может быть не чистой водой.

Он может содержать добавки или смесь различных компонентов.

Поэтому выбор шлангов должен основываться на фактической рабочей жидкости, а не просто на описании охлаждающей жидкости как «воды».

5.Охладители на основе гликоля требуют специальной оценки

Некоторые системы охлаждения используют водно-гликольные смеси для обеспечения дополнительной защиты от замерзания и других условий эксплуатации.

Концентрация гликоля может влиять на свойства жидкости, такие как вязкость.

С точки зрения выбора шлангов это означает, что следует учитывать как химическую совместимость, так и гидравлические характеристики.

Один и тот же шланг может испытывать различное поведение сброса давления с различными составами охлаждающей жидкости.

Это напрямую связывает выбор охлаждающей жидкости с соображениями снижения давления, обсуждаемыми в Падение давления в жидкой охлаждающей шланге: как рассчитать и контролировать его в центрах обработки данных ИИ.

6 Температура охлаждения изменяет среду совместимости

Совместимость должна оцениваться в реальном температурном диапазоне, а не только при комнатной температуре.

Температура может влиять как на охлаждающую жидкость, так и на материал шланга.

Поэтому материал, который хорошо работает при одном условии, должен быть оценен снова, когда рабочая температура значительно отличается.

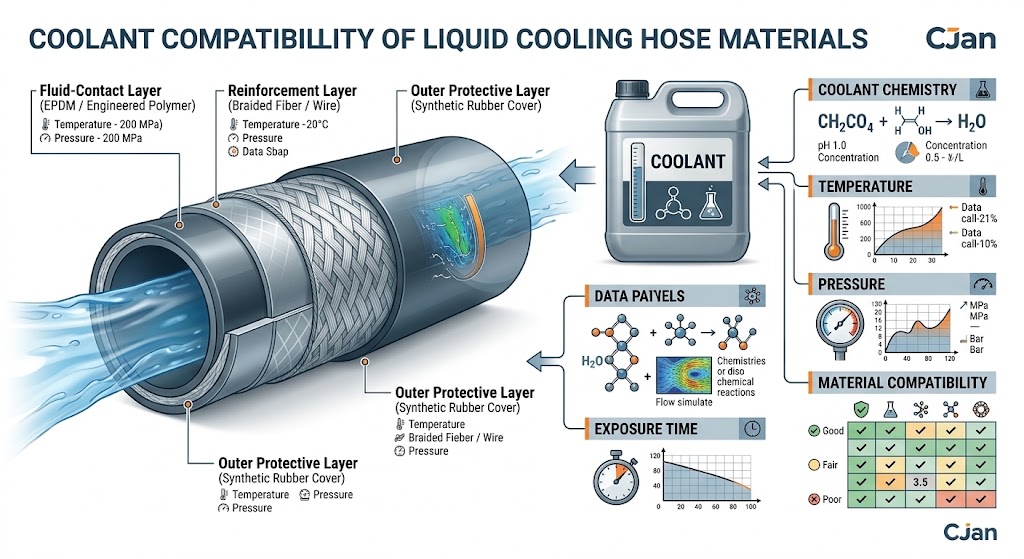

7 Внутренний слой особенно важен

Внутренний слой непосредственно подвергается воздействию охлаждающей жидкости.

Поэтому его выбор материала может влиять на химическую стойкость, поведение при проникновении и долгосрочную производительность контакта с жидкостью.

Укрепляющий слой имеет другую основную функцию. Он способствует механической прочности и способности давления.

Внешний слой защищает шланг от окружающей среды.

Типичная конструкция может быть представлена как:

8 Химическая совместимость – это не то же самое, что сопротивление температуре.

Эти два свойства не должны рассматриваться как взаимозаменяемые.

Материал шланга может выдерживать определенный температурный диапазон, требуя отдельной оценки химического воздействия.

И наоборот, материал может иметь хорошую химическую стойкость, но все равно должен быть проверен на соответствие фактическим условиям температуры и давления.

Таким образом, полная спецификация шланга должна учитывать оба.

9.Что может произойти, когда совместимость плохая?

Несовместимое воздействие может со временем изменять свойства полимера или эластомера.

В зависимости от сочетания материала и жидкости возможные проблемы могут включать:

• опухание
• Изменения в твердости
• Изменения в гибкости
• Потеря механических свойств
• проникновение
• Деградация поверхности

Точное поведение зависит от материала, состава охлаждающей жидкости, температуры и продолжительности воздействия.

Поэтому эти эффекты следует проверять, а не предполагать.

10 Почему долгосрочное воздействие имеет значение

Шланг, используемый в системе охлаждения ИИ, может оставаться в эксплуатации в течение длительного периода времени.

Короткое лабораторное воздействие не обязательно воспроизводит полную рабочую среду.

Долгосрочная оценка может быть полезна, когда применение включает в себя непрерывную циркуляцию охлаждающей жидкости, повышенную температуру или специализированную формулу охлаждающей жидкости.

Там, где требования к надежности высоки, совместимость материалов должна рассматриваться вместе с проверкой.

11. Совместимость с охлаждающими веществами и проникновение шланга

Пермеация описывает движение жидкости или компонентов жидкости через материал на молекулярном уровне.

Значение пропитки сильно зависит от применения и охлаждающей жидкости.

В некоторых системах охлаждения основной проблемой может быть поддержание содержания жидкости. В других системах чистота охлаждающей жидкости или чистота системы могут быть более важными.

Поэтому надлежащая оценка должна отражать фактическую архитектуру охлаждения.

12. Совместимость должна включать печати и фитинги

Выбор совместимого шлангового материала не является достаточным, если соединительные компоненты используют материалы, которые не подходят для той же охлаждающей жидкости.

Полный комплект жидкостного холодильного агрегата может содержать:

• Внутренний слой шланга
• фитинги
• О-кольца или уплотнения
• UQD
• Многообразные компоненты
• Холодные пластины

Все смачиваемые материалы следует учитывать во время системной квалификации.

13. Совместимость шлангов и выбор UQD

UQD часто используются там, где компоненты должны быть отключены во время технического обслуживания.

Таким образом, UQD создает другой интерфейс материала в пути охлаждающей жидкости.

Шланг, фитинг и UQD должны оцениваться как подключенная сборка.

Такой подход позволяет избежать использования шланга в качестве изолированного компонента.

14.Совместимость и гидравлические характеристики взаимосвязаны

Совместимость с охлаждением в первую очередь является проблемой выбора материала, но сама охлаждающая жидкость также влияет на гидравлические характеристики.

Изменения вязкости могут повлиять на падение давления и требования к насосу.

Это означает, что выбор охлаждающей жидкости влияет как на:

• Совместимость материалов
• Гидравлическое исполнение

Оба должны быть включены в процесс проектирования системы охлаждения.

15. Совместимость с охлаждающими веществами и размер шланга

Размер шланга обычно определяется из расходных и гидравлических требований, в то время как выбор материала частично обусловлен совместимостью охлаждающей жидкости.

Тем не менее эти решения должны приниматься совместно.

шланг с правильным внутренним диаметром не является подходящим выбором, если его смачиваемый материал не был квалифицирован для охлаждающей жидкости.

Для самого процесса измерения см. Как выбрать правильный размер шланга для охлаждения жидкости для центров обработки данных ИИ.

16. Матрица практической совместимости охлаждающих веществ

Полезным инженерным рабочим процессом является создание матрицы совместимости перед окончательным выбором шланга.

Параметр	Что подтвердить
охладитель	Точная жидкость или состав
температура	Нормальный и максимальный рабочий диапазон
экспозиция	Постоянный или прерывистый контакт
Внутренний слой	Совместимость материалов
Печать	Совместимость с охлаждающей жидкостью
UQD	Влажная совместимость материалов
валидация	Требования к испытаниям

17.Не выбирайте материал из шланга в одиночку

Температурные оценки полезны для устранения неподходящих материалов, но их недостаточно для окончательного выбора.

Например, два материала могут выдерживать требуемый температурный диапазон при различных характеристиках химической устойчивости.

Поэтому процесс отбора должен сочетать:

• Температурная способность
• Охлаждающая совместимость
• Возможность давления
• гибкость
• Требования к проникновению
• Сервисная среда

18. Рассмотрим полный рабочий контур

Выбор шланга должен учитывать условия, которые сборка действительно будет испытывать.

Это более надежно, чем выбор материала из одной спецификации, такой как максимальная температура.

19 Тестирование совместимости может снизить неопределенность

Когда состав охлаждающей жидкости необычен, недавно разработанный или коммерчески чувствительный, прямое тестирование материала может предоставить полезные доказательства.

Возможные методы оценки могут включать:

• Погружение
• 4.2.1.1.1 Проверка измерения
• Сравнение жесткости
• Визуальный осмотр
• Испытание на давление
• Тестирование потока
• Тестирование более длительной циркуляции

Соответствующий метод тестирования зависит от применения и квалификационных требований.

20 Почему тестирование ценно

Опубликованные таблицы совместимости могут обеспечить полезное первоначальное руководство, но фактические условия системы могут быть более сложными.

Охладитель может содержать добавки, рабочая температура может колебаться, а шланг может подвергаться циклическому давлению и повторному изгибу.

В тех случаях, когда надежность имеет решающее значение, валидация конкретного приложения может предоставить более убедительные доказательства, чем полагаться только на общее утверждение о совместимости.

21. Вопросы к поставщику шланга

При обсуждении применения жидкого охлаждающего шланга с поставщиком полезна следующая информация:

• Какой хладагент используется?
• Какова концентрация охлаждающей жидкости?
• Какова рабочая температура?
• Какая максимальная температура?
• Каково рабочее давление?
• Какова требуемая скорость потока?
• Как долго шланг будет оставаться в эксплуатации?
• Существуют ли особые требования к чистоте?
• Что требуется для установки и UQD?

Предоставление этих параметров позволяет оценивать конструкцию шланга по фактическому применению, а не по общей спецификации.

22. Варианты шлангов для жидкостного охлаждения CJAN

CJAN обеспечивает конфигурации жидких охлаждающих шлангов, которые могут быть оценены в соответствии с требованиями к охлаждающей жидкости, температуре, давлению, потоку и установке.

Нынешний Жидкий охлаждающий шланг JAN LCH является частью ассортимента продукции для жидкостного охлаждения.

Дополнительные конфигурации включают LCH-SD и LCH-SDS.

Окончательный выбор должен основываться на фактических условиях эксплуатации и требуемой конфигурации соединения.

23.Совместимость с охлаждением должна быть оценена до массового развертывания

Изменение шланга после того, как система охлаждения уже была развернута, может быть значительно сложнее, чем проверка материала на этапе проектирования.

Лучшим процессом является:

Эта последовательность может снизить риск обнаружения проблем с материалом после установки.

24. Пять распространенных ошибок совместимости с охлаждением

Ошибка 1: относиться ко всем охладителям на водной основе одинаково

Охлаждающие составы могут содержать различные добавки и концентрации.

Ошибка 2: проверка только температурного сопротивления

Температурная способность автоматически не устанавливает химическую совместимость.

Ошибка 3: Проверка только шланга

Фитинги, уплотнения и UQD также контактируют с охлаждающей жидкостью.

Ошибка 4: Игнорирование долгосрочного воздействия

Краткосрочное воздействие может не представлять долгосрочных условий эксплуатации.

Ошибка 5: Выбор материала перед определением хладагента

Охладитель должен быть идентифицирован до того, как будет выбран окончательный смачиваемый материал.

25. Контрольный список совместимости с охлаждением

Пункт	Требуемое действие
Охлаждающая формулировка	Определить фактическую жидкость
Рабочая температура	Определить полный диапазон
Рабочее давление	Определить нормальный и максимальный
Скорость потока	Определить поток проектирования
Внутренний слой шланга	Оценка совместимости
фитинги	Проверьте мокрые материалы
Печать	Проверьте совместимость
UQD	Проверка материалов, контактирующих с охлаждающей жидкостью
Срок службы	Продолжительность экспозиции
валидация	Определение требований к испытаниям

Заключение

Совместимость с охлаждением является фундаментальной частью выбора шланга жидкого охлаждения для центров обработки данных ИИ.

Правильный шланг должен быть совместим с фактической охлаждающей жидкостью, а также соответствовать требованиям к температуре, давлению, потоку, гибкости, маршрутизации и конструкции соединения.

Внутренний слой контакта с жидкостью заслуживает особого внимания, но также следует оценить полную смачиваемую сборку, включая фитинги, уплотнения и UQD.

Для приложений центров обработки данных ИИ наиболее надежный подход заключается в том, чтобы сначала определить охлаждающую жидкость и рабочую оболочку, а затем оценить шланговые материалы и проверить полную сборку.

Конфигурации жидких охлаждающих шлангов CJAN LCH, LCH-SD и LCH-SDS могут быть оценены в соответствии с конкретными требованиями применения.

Для получения дополнительной информации, посетите Решения для жидкостного охлаждения CJAN Страница или обзор Жидкий охлаждающий шланг JAN LCH.
